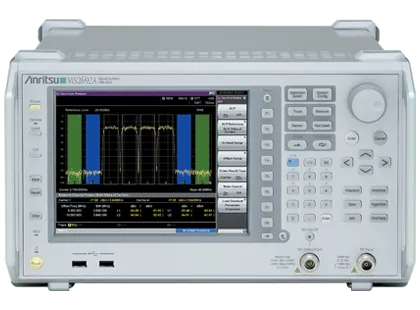

Anritsu MS2692A Signal Analyzer

Огляд

Anritsu MS2692A — високопродуктивний аналізатор сигналу з серії MS269xA, призначений для розширених комунікаційних застосувань та аналізу сигналів наступного покоління. З покриттям частот від 50 Гц до 26,5 ГГц та можливостями аналізу, включаючи аналіз спектру з розгортанням, аналіз FFT сигналу та прецизійну цифровизацію, MS2692A забезпечує комплексні рішення вимірювання для середовищ NIOKR та виробництва. Додаткове обладнання дозволяє розширити смугу аналізу до 125 МГц та інтегровану генерацію сигналу для повного однобоксового тестування.

Основні характеристики

• Діапазон частот: 50 Гц до 26,5 ГГц
• Стандартна смуга аналізу: 31,25 МГц (розширюється до 62,5 МГц або 125 МГц з опцією)
• Функції аналізу спектру з розгортанням, аналізу FFT сигналу та прецизійного цифровизатора
• Точність рівня ±0,5 дБ в межах 6 ГГц з багатоточковою калібруванням амплітуди
• Підтримка 5G NR (під-6 ГГц) TDD/FDD та стандартів LTE (з додатковим ПО)
• Можливості аналізу модуляції: EVM продуктивність <0,5%
• Одноклацька оптимізація динамічного діапазону для вимірювань EVM
• Вимірювання партії для швидких циклів аналізу
• Додатковий генератор сигналу для однобоксових рішень тестування
• Розширена опція цифровизатора: захоплення сигналів до 20 МГц шириною протягом 4 годин

Застосування

• Оцінка та верифікація пристроїв 5G NR
• Аналіз сигналу LTE та LTE-Advanced (FDD/TDD)
• Вимірювання WLAN IEEE 802.11ac
• Аналіз GSM, GPRS, EDGE та W-CDMA
• Характеризація та оптимізація сигналу в NIOKR
• Тестування виробництва та валідація продукції

Комплектація

• Силовий кабель
• USB пам'ять (1 ГБ USB 2.0 флеш-диск)
• USB миша
• CD-ROM інсталяції з прикладним ПО та інструкцією користувача
