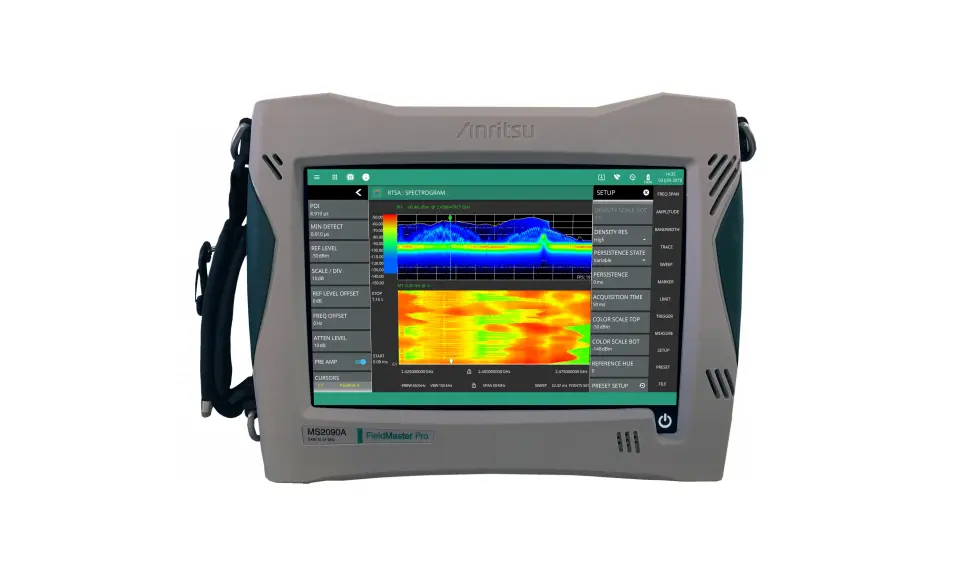

Anritsu MS2090A Field Master Pro Spectrum Analyzer

Огляд

Anritsu MS2090A Field Master Pro — портативний ручний спектральний аналізатор, що забезпечує комплексну RF-продуктивність для бездротового тестування та управління спектром. Охоплює 9 кГц до 54 ГГц (залежить від моделі), MS2090A поєднує найбільший неперервний частотний діапазон з аналізом спектра у реальному часі смугою до 110 МГц. З рівнем шуму (DANL) –164 dBm та точкою перетину третього порядку (TOI) +20 dBm, він відповідає потребам тестування 5G, LTE, бездротового backhaul, аерокосмічних, оборонних, супутникових систем та радарів.

Основні характеристики

• Неперервне частотне покриття від 9 кГц до 54 ГГц (залежить від моделі)
• Аналізатор спектра у реальному часі (RTSA) зі смугою аналізу до 110 МГц
• DANL: –164 dBm (з підсилювачем)
• Точка перетину третього порядку (TOI): +20 dBm
• Фазовий шум: –110 dBc/Hz @ 100 кГц зміщення
• Демодуляція 5GNR, LTE FDD та якості модуляції
• Захоплення та потокове передавання IQ-даних для обробки поза приладом
• Спектрограма для моніторингу миттєвих сигналів
• Вимірювання потужності каналу та займаної смуги
• Смуга дозволу 1 Гц до 10 МГц

Застосування

• Пошук завад та очищення спектра для нормативної відповідності
• Аналіз мовного трансмітера, включаючи вимірювання гармонік та паразитних емісій
• Вирівнювання мікрохвильових радіолін до 54 ГГц із винятковою чутливістю
• Моніторинг супутникових систем для виявлення завад та шуму
• Аналіз імпульсного радара з можливістю нульової розгортки до 60 нс
• Валідація базової станції 5G NR згідно 3GPP TS 38.104
• Картування покриття 5G з візуалізацією потужності сигналу
• Вимірювання лінійної розгортки кабелю та антени з опціональним аксесуаром S331P
