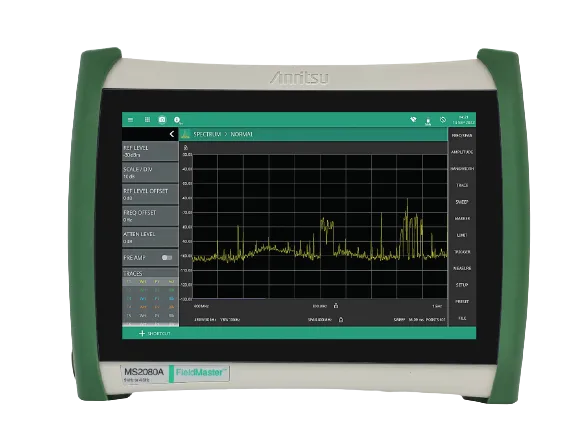

Anritsu MS2080A Spectrum Analyzer, 9 kHz to 4 GHz
Anritsu MS2080A аналізатор спектра, 9 кГц-4 ГГц
Запитати ціну
Anritsu MS2080A is a portable spectrum analyzer covering 9 kHz to 4 GHz with real-time analysis, interference hunting, and 5G/LTE base station measurement capabilities.
Деталі продукту
| Модель | MS2080A |
| Виробник | Anritsu |
| Категорія | Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MS2080A — портативний аналізатор спектра, розроблений для вимірювання RF у складних умовах на місцях та у лабораторіях. Вагою менше 9 фунтів (4 кг) з комплексним набором функцій, інтегрованих в одному приладі, MS2080A поєднує аналіз спектра, аналіз спектра в реальному часі (RTSA), аналіз кабелів та антен, та можливості тестування базових станцій LTE/5G. З понад 20-річним досвідом розробки, MS2080A забезпечує надійну роботу в найсуворіших умовах.
Основні характеристики
- Аналізатор спектра з охопленням 9 кГц до 4 ГГц
- Аналізатор спектра в реальному часі (RTSA) з пропускною здатністю 40 МГц
- Швидка швидкість розгортання 45 ГГц/с для швидкого виявлення перешкод
- Аналізатор перешкод із триангуляцією джерела
- Вимірювання потужності потоку
- Аналізатор кабелів та антен (з опціональним S331P Site Master)
- Демодуляція AM/FM з звуковим виходом
- Аналізатор сигналу LTE FDD/TDD
- Вимірювання 5GNR FR1 відповідно до 3GPP TS 38.104
- Картування покриття для візуалізації сигналу 5G/LTE
- Динамічний діапазон понад 105 дБ на 2,4 ГГц
Застосування
- Пошук перешкод та очищення спектра
- Аналіз передавача мовлення та перевірка відповідності
- Вимірювання та валідація базової станції 5G NR
- Картування та оптимізація покриття мережи LTE/5G
- Тестування кабельних ліній RF та антен
- Загальні лабораторні та польові вимірювання RF
Характеристики
| Interference Hunting and Spectrum Clearing | fast sweep speeds a low distortion front-end and the Real Time spectrum analyzer combine to quickly identify interfering signals. A special interference finder option adds AM/FM demodulation with audio output plus interfering source triangulation on a digital map to pinpoint and identify the location and source of interference. |
| Broadcast Transmitter Analysis | a comprehensive range of transmitter measurements; including: harmonic, spurious, occupied bandwidth, channel power, and adjacent channel power – ensures conformity to regulatory requirements |
| 5GNR Base Station Measurement | validate the performance of the gNB base station with essential measurements that are in full compliance with 3GPP TS 38.104 V15. including: ▪ frequency error ▪ time offset ▪ cell/sector ID ▪ SSB: RSRP, RSRQ, SINR, RSSI ▪ modulation quality EVM ▪ unwanted emissions ▪ occupied bandwidth ▪ adjacent channel leakage ratio ▪ transmitter harmonics and spurious ▪ EIRP |
| 5G/LTE Coverage Mapping | receive a clear representation of the signal strength of 5G/LTE transmitters over intended geographic area by continuously measuring RF data – including RSRP, RSRQ, SINR, channel power – with results graphically displayed on a digital map or building floor plan. |
| Cable and Antenna Measurements | Line sweep RF cables and antennas at base station locations with accessory S331P Site Master |
| Feature | Parameter |
| Frequency Range | 9 kHz to 4 GHz |
| Sweep Speed | 45 GHz/s |
| Phase Noise | -95 dBc/Hz @ 1 GHz freq and 100 kHz offset |
| DANL | < -165 dBm (with pre amp) |
| Maximum Input Signal | +30 dBm |
| Dynamic Range | >105 dB minimum at 2.4 GHz, 2/3 (TOI-DANL) in 1 Hz RBW |
| Amplitude Range | DANL to +30 dBm |
| Input Damage Level | 5 Watts |
| Frequency Accuracy | Aging: ±1.0 x 10–6 per 10 years Accuracy: ±0.28 x 10–6 (-10 °C ± 55°C) plus aging |
| Amplitude Accuracy | ±1 dB (± 0.5 dB typical) |
| Resolution Bandwidth in Sweep Mode | 1 Hz to 5 MHz |
| Resolution Bandwidth in Zero Span | 10 Hz to 20 MHz |
| RTSA Bandwidth | 40 MHz |
| Demodulation | 5GNR base station, LTE base station |
| MS2080A | Field Master Spectrum Analyzer (Requires Option 704) |
