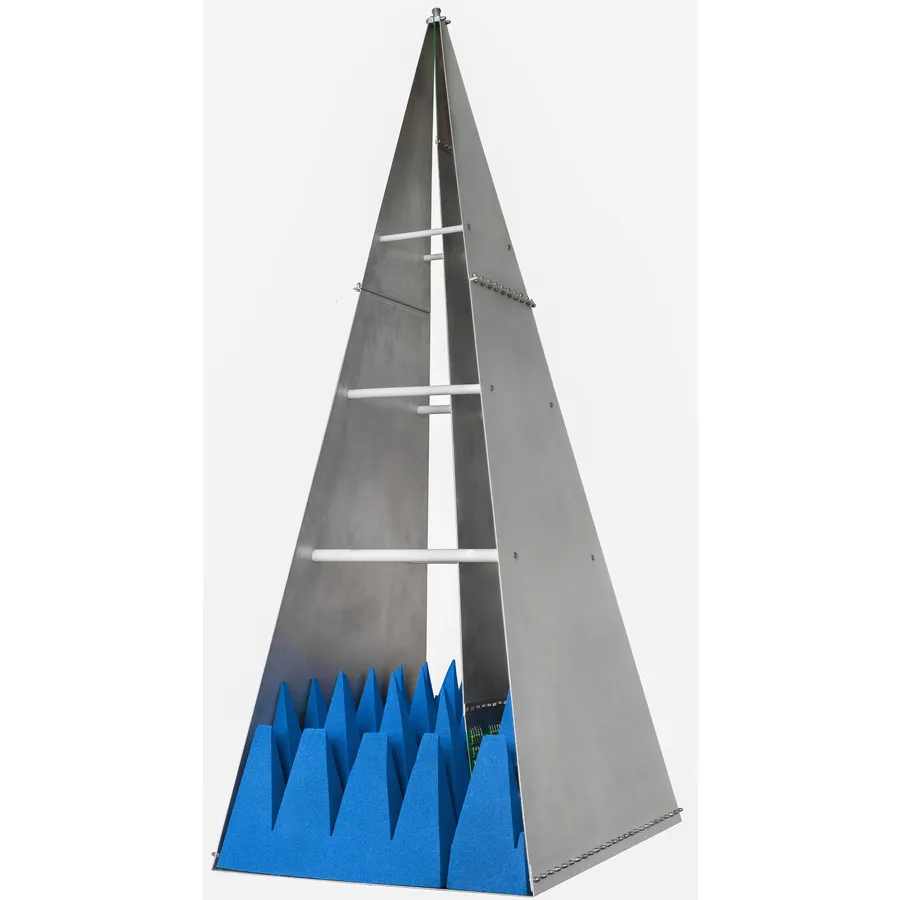

TekBox TBGTC1 GTEM Cell

Огляд

TekBox TBGTC1 — відкрита GTEM комірка для EMC-тестування при передсертифікаційній перевірці. На відміну від традиційних TEM-комірок, GTEM-комірки ефективно працюють на високих частотах, підтримуючи вимірювання від 0,009 МГц до 6 ГГц, що робить їх ідеальними для широкосмугової характеризації випромінювання та стійкості до EMC.

Основні характеристики

• Діапазон частот: 0,009 МГц – 6 ГГц
• Роз'єми N-Female, номінальний імпеданс 50 Ω
• Максимальна неперервна RF-потужність: 600 Вт
• VSWR: 1:1,3 типовий, 1:1,9 максимум
• Однорідність поля: ±6 dB до 3 ГГц в тестовому обсязі 100 × 100 × 100 мм
• Висота септуму: 250 мм в місці розташування плати EUT
• Розміри комірки: 1452 × 780 × 520 мм, вага приблизно 13 кг
• Максимальний розмір EUT: 200 × 200 × 150 мм

Застосування

• EMC-тестування при передсертифікаційній перевірці та валідація
• Вимірювання випромінювання та стійкості до випромінювання
• Верифікація конструкції перед офіційним сертифікаційним тестуванням
• Швидка оцінка поліпшень EMC-продуктивності
