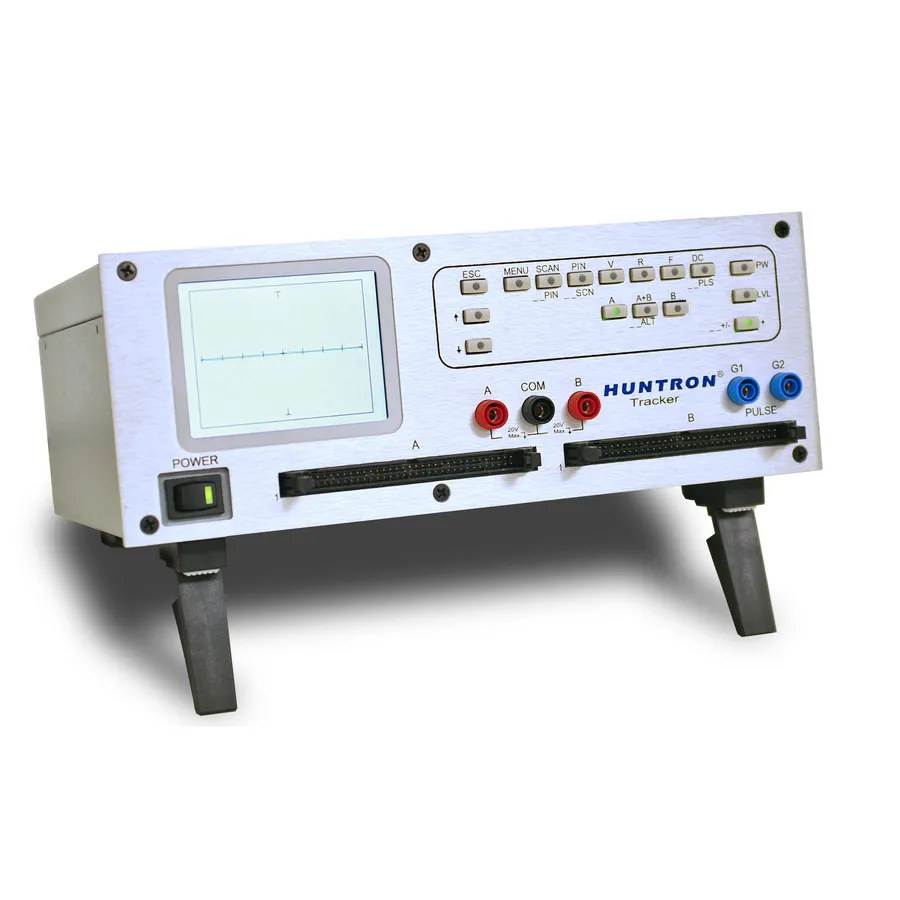

Huntron 99-0432 Tracker 3200S

Огляд

Huntron Tracker 3200S — це вдосконалений аналізатор аналогових сигнатур без живлення з розширеними можливостями для комплексного тестування напівпровідників та діагностики друкованих плат. Використовуючи перевірену методику Analog Signature Analysis (ASA), він виключає ризик пошкодження ланцюга при подачі живлення. 3200S містить сотні комбінацій напруги, опору джерела та частоти, що робить його придатним для різноманітних схем та складних діагностичних завдань. Він інтегрується з програмним забезпеченням Huntron Workstation для повної автоматизації тестів та може підключатися до систем Huntron Access Prober для робототехнічного тестування.

Основні характеристики

• 24 вибірні напруги від 200мВ до 20В з проміжними значеннями
• 16 вибірних опорів від 10 Ом до 100 кОм
• 40 вибірних частот від 20 Гц до 5 кГц
• Кольоровий сенсорний LCD екран з швидким оновленням для швидкої діагностики компонентів
• Повноекранне збільшення сигнатури та режими відображення каналів A/B, включаючи одночасне відображення A+B
• Вбудований генератор імпульсів для тестування керованих пристроїв, таких як SCRs, TRIACs та реле
• 128-контактне сканування з двома IDC роз'ємами на 64 контакти (комбіновані) з вибіркою загального контакту
• BNC роз'єми для тестових каналів та допоміжних з'єднань
• Програмне забезпечення Huntron Workstation для автоматизації тестів та порівняння сигнатур
• Опціональне підключення Access Prober для робототехнічної автоматизації тестів

Застосування

• Тестування без живлення для щільних та поверхневих монтажних PCB
• Розроблення автоматизованих тестових планів та створення бібліотеки сигнатур
• Тестування першої лінії з 128-контактним скануванням на кабельній основі
• Тестування керованих пристроїв із вбудованим генератором імпульсів
• Інтеграція з робототехнічними системами Huntron Access Prober для виробничого тестування
• Комплексна діагностика та пошук несправностей друкованих плат

Комплектація

• Програмне забезпечення Huntron Workstation
• Навчальний курс Tracker PCA
• CD з керівництвом
• Кабель живлення та вимірювальні щупи
• Набір зондів MP20
• Міні-гачок для вимірювання
• Ніжна педаль
• USB кабель
