LCR-метри та аналізатори імпедансу
LCR-метри та аналізатори імпедансу — це прецизійні прилади, призначені для вимірювання електричних характеристик пасивних компонентів: індуктивності (L), ємності (C) та опору (R), а також похідних параметрів, таких як тангенс кута втрат (D), добротність (Q), еквівалентний послідовний опір (ESR) та еквівалентний паралельний опір (EPR). Ці прилади використовуються у виробництві електроніки та науково-дослідній діяльності для характеризації конденсаторів, котушок індуктивності, резисторів, трансформаторів та діелектричних матеріалів на конкретних тестових частотах і рівнях сигналу.
Сучасні аналізатори імпедансу працюють у діапазоні частот від кількох герц до кількох сотень мегагерц, забезпечуючи точне вимірювання компонентів у їх робочому частотному діапазоні, а не лише на одній частоті. Настільні моделі забезпечують точність та гнучкість, необхідні для характеризації та побудови моделей еквівалентних схем, тоді як портативні LCR-метри призначені для вхідного контролю на виробничих лініях та обслуговування в польових умовах.
Типове застосування
- Вхідний та вихідний контроль якості пасивних компонентів у виробництві електроніки
- Побудова моделей еквівалентних схем конденсаторів, котушок та трансформаторів для схемотехнічної симуляції
- Характеризація діелектричних матеріалів у матеріалознавстві та дослідженнях полімерів
- Вимірювання імпедансу давачів в автомобільних та промислових системах автоматизації
- Проектування силової електроніки — вимірювання котушок та конденсаторів у реальних робочих умовах
- Вхідний контроль конденсаторів MLCC та плівкових конденсаторів в аерокосмічному та оборонному виробництві
Популярні бренди
Keysight Technologies є провідним виробником прецизійних аналізаторів імпедансу, пропонуючи серію E4990A для високоточної характеризації компонентів та матеріалів у діапазоні від 20 Hz до 120 MHz. Wayne Kerr Electronics виробляє LCR-аналізатори, оптимізовані для тестування трансформаторів та магнітних компонентів. Hioki виготовляє надійні настільні та портативні LCR-метри, широко застосовувані у виробництві та науково-дослідних лабораторіях.
Продукція

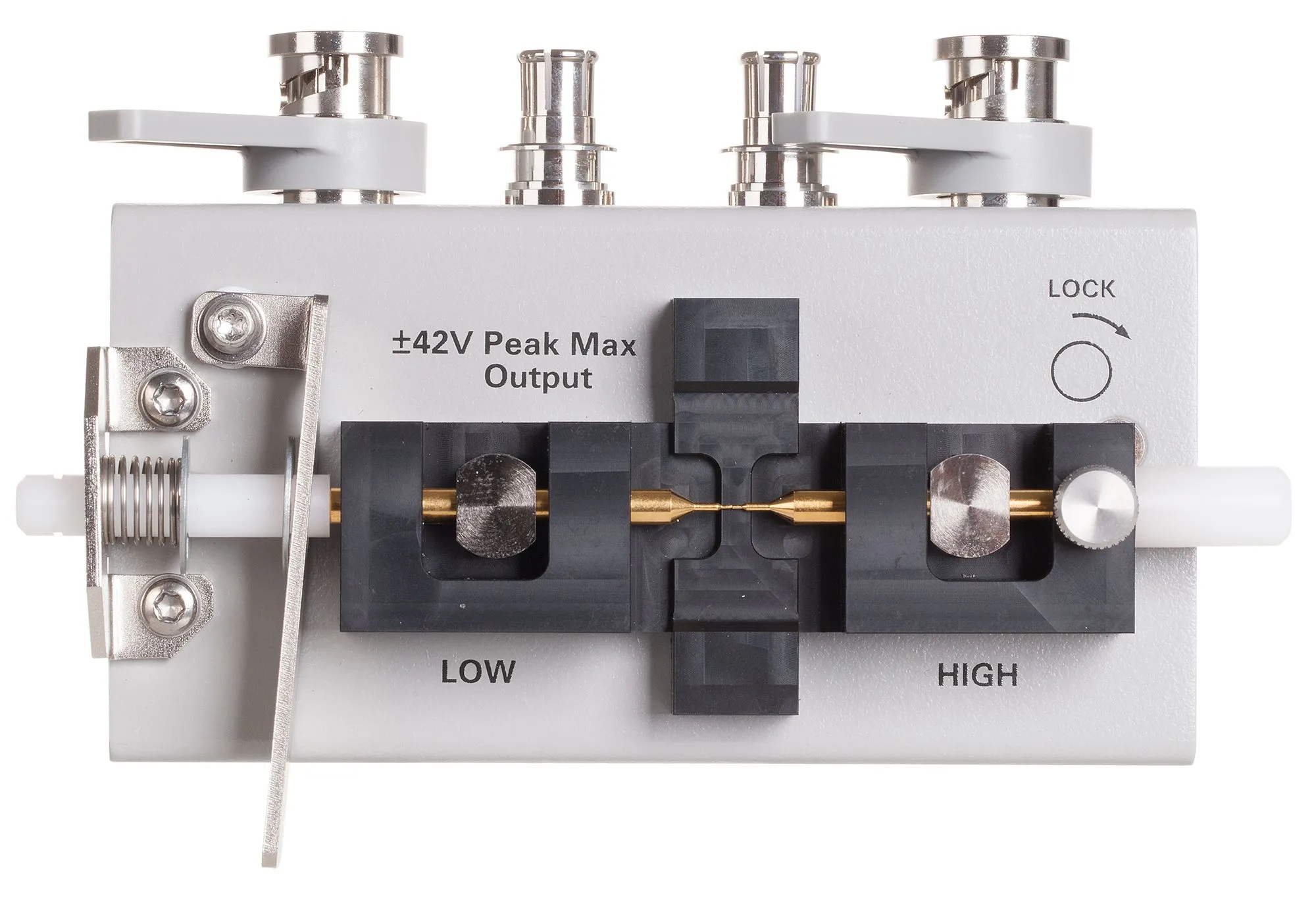

Keysight 16034H — пристрій для тестування матриці SMD компонентів з мінімальним розміром 1,6мм×0,8мм та регульованими вимірювальними електродами.
Keysight 16047A — пристрій для вимірювання імпедансу аксіальних та радіальних компонентів до 13MHz з контактами Kelvin.
Keysight 16047C LCR тестовий прилад для оцінки імпедансу компонентів типу висновків до 110 МГц.
Keysight 16047E LCR тестовий прилад для оцінки імпедансу компонентів типу висновків до 110 МГц з підтримкою захисного термінала.
Keysight 16048G — тестові щупи з конфігурацією 4-Terminal Pair та BNC чоловічим роз'ємом для користувацьких пристроїв.
Keysight 16048H — тестові щупи з конфігурацією 4-Terminal Pair та BNC чоловічим роз'ємом для користувацьких пристроїв.
Keysight 16060A — тестовий пристрій для вимірювання самоіндукції, взаємної індукції та опору трансформаторів у діапазоні DC–100 кГц.
Keysight 16065A тестова пристосування для вимірювання компонентів із постійною упередженою напругою ±200V, підтримує компоненти з аксіальними та радіальними виводами.
Keysight 16089C — тестовий пристрій з ізольованими затискачами Kelvin для вимірювання компонентів у додатках аналізу імпедансу.
Keysight 16089D — монтажний кабель з чотирма затискачами-крокодилами для вимірювання компонентів, діапазон 5Hz до 100kHz.
Keysight 16117B — екранований тестовий кабель для вимірювань LCR з аналізатором 4339A/B. Має широкі затискачі та змінні щупи для тестування компонентів.
Keysight 16117E — триаксіальний тестовий кабель для багатоканальних вимірювань LCR з аналізатором 4349A/B. Триаксіальні роз'єми забезпечують захист від шумів.
Keysight 16190B — набір тестування для перевірки точності вимірювання імпедансу приладів LCR та аналізаторів імпедансу з 7 мм клемами.
Keysight 16194A — набір тестування для вимірювання імпедансу приладів з осьовими/радіальними виводами та SMD при температурах від -55°C до 200°C.
Keysight 16195B калібровувальний набір для LCR метрів і аналізаторів мережі з 50Ω терміналом, конденсатором низьких втрат.
Keysight 16196A тестова пристосування SMD з точною кореляцією до 3 ГГц для вимірювання індуктора та тестування пристроїв.
Keysight 16196B тестова пристосування SMD для компонентів 0402 дюйма з точною кореляцією до 3 ГГц.
Keysight 16198A — тестовий пристрій SMD для оцінки імпедансу компонентів нижнього електрода розмірів 0201 та 0402 до 3 GHz.
Keysight 16314A — перетворювач для вимірювання збалансованих пристроїв з небалансованими приладами, перетворює 4-терміналову конфігурацію на стандартні гнізда.
Keysight 16315A — конвертер збалансований/незбалансований, що перетворює незбалансовану конфігурацію BNC на збалансовані клеми для точного вимірювання пристроїв.
Keysight 16316A — конвертер збалансований/незбалансований, що перетворює незбалансовану конфігурацію BNC на збалансовані клеми для вимірювання збалансованих пристроїв.
Keysight 16317A — конвертер збалансований/незбалансований, діапазон частот 100 Hz–3 MHz, вибіркові імпеданси 50Ω/100Ω/600Ω для точного вимірювання пристроїв.
Keysight 16339A — пристрій для тестування компонентів 4339A/B з трьома модулями, екранованим корпусом та захистною коммутацією для вимірювання високої напруги.
Keysight 16435A — адаптер інтерблоку 6-контактний на BNC female з включеним кабелем BNC 350 мм для з'єднання приладів.
