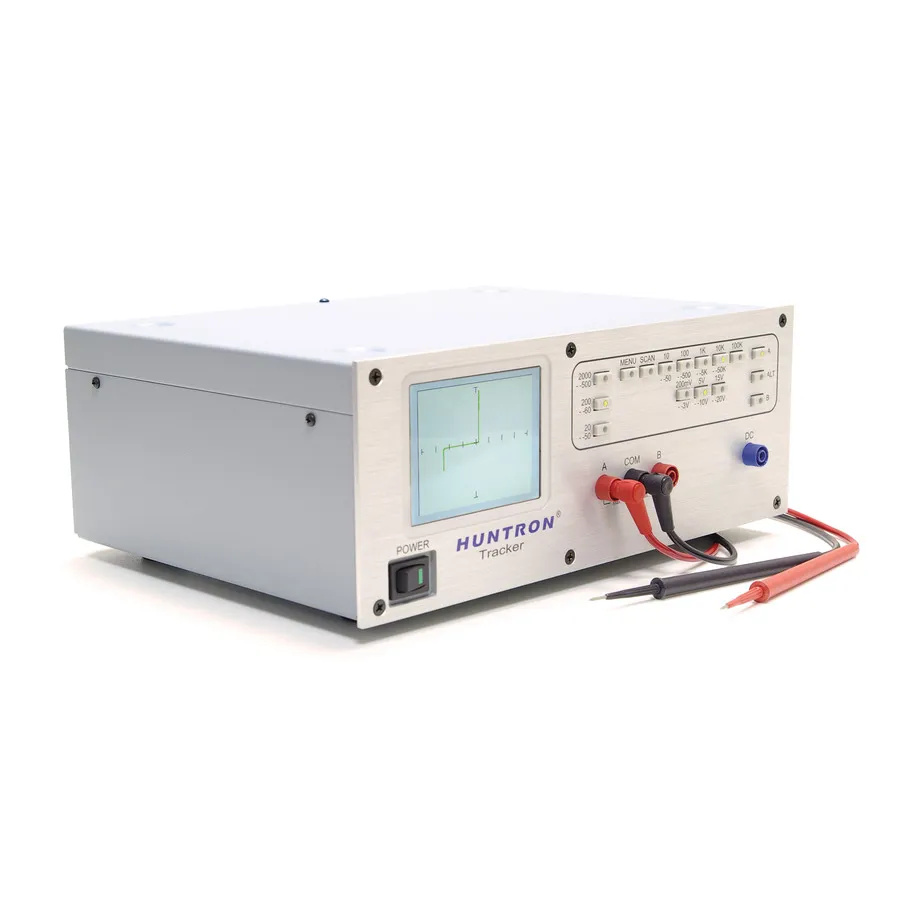

Huntron 99-0401 Tracker 2800

Огляд

Huntron Tracker 2800 — це аналізатор пристроїв без живлення, призначений для діагностики та усунення неполадок плат за допомогою аналізу аналогової сигнатури (ASA). Цей перевірений метод застосовує сигнал з обмеженим струмом через дві точки компонента для генерування унікальної сигнатури напруги-струму. На відміну від звичайних методів тестування, які подають напругу на потенційно пошкоджені схеми, метод без живлення Tracker 2800 виключає ризик подальшого пошкодження. Він особливо підходить для усунення неполадок змішаних аналогово-цифрових плат та підтримки автоматизованих систем тестування в контурі.

Основні характеристики

• 6 вибираних діапазонів напруги: 200мВ, 3В, 5В, 10В, 15В, 20В
• 9 вибираних шкал опору: 10, 50, 100, 500 Ом / 1, 5, 10, 50, 100 кОм
• 6 вибираних частотних опцій: 20Гц, 50Гц, 60Гц, 200Гц, 500Гц, 2кГц
• Змінне джерело напруги постійного струму: 0–10ВДЦ, максимум 200мА (для тестування керованих пристроїв)
• Інтерфейс кольорового сенсорного екрану з масштабуванням сигнатури на весь екран
• Вбудований аналітичний модуль Huntron SigAssist
• Опціональне керування програмним забезпеченням через Huntron Workstation
• Роз'єми типу банана для каналів тестування A/B та загального референсу

Застосування

• Діагностика плат та усунення неполадок на рівні компонентів
• Тестування без живлення без ризику вторинного пошкодження
• Інструмент підтримки для автоматизованих систем Huntron Access Prober
• Валідація підозрілих компонентів (конденсатори, транзистори, діоди, тиристори, реле)
• Польовий ремонт та обслуговування складних монтажних вузлів

Комплектація

• Посібник (CD)
• Силовий кабель
• Кабелі для тестування (міні гачок)
• Набір зондів (MP20)
