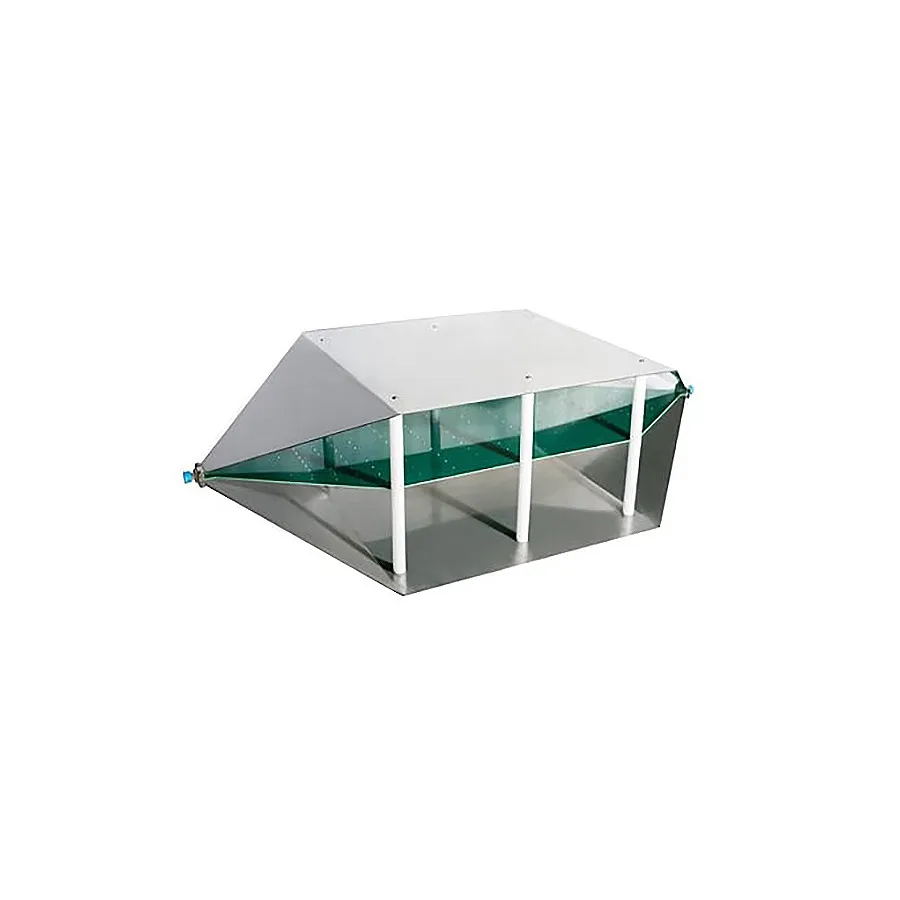

TekBox TBTC3 TEM Cell

Огляд

TekBox TBTC3 — це 150 мм відкрита TEM комірка, розроблена для передсертифікаційного тестування EMC. На відміну від тестування в безеховій камері, TEM комірки надають доступне настільне рішення для вимірювання випромінюваної емісії під час розробки продукту, зменшуючи ризик невдач при формальному сертифікаційному тестуванні.

Основні характеристики

• Розміри комірки 150 мм
• 50 Ohm номінальний імпеданс комірки
• 377 Ohm хвильовий імпеданс
• 25 W максимальна вхідна потужність RF
• Роз'єми N-female
• S11 коефіцієнт повернення менше -16 dB до 700 MHz
• Втрата передачі менше 3 dB до 730 MHz
• Придушені вищі порядки хвильових мод та резонансу для поліпшеної частотної характеристики
• Відкритий дизайн для зручного розміщення пристрою
• Поставляється з 50 Ohm/25W RF термінацією, DC блоком та коаксіальним кабелем N-male до N-male

Застосування

• Передсертифікаційне тестування випромінюваної емісії
• Розробка та валідація EMC продуктів перед формальним сертифікаційним тестуванням
• Настільне RF тестування без доступу до безехової камери
