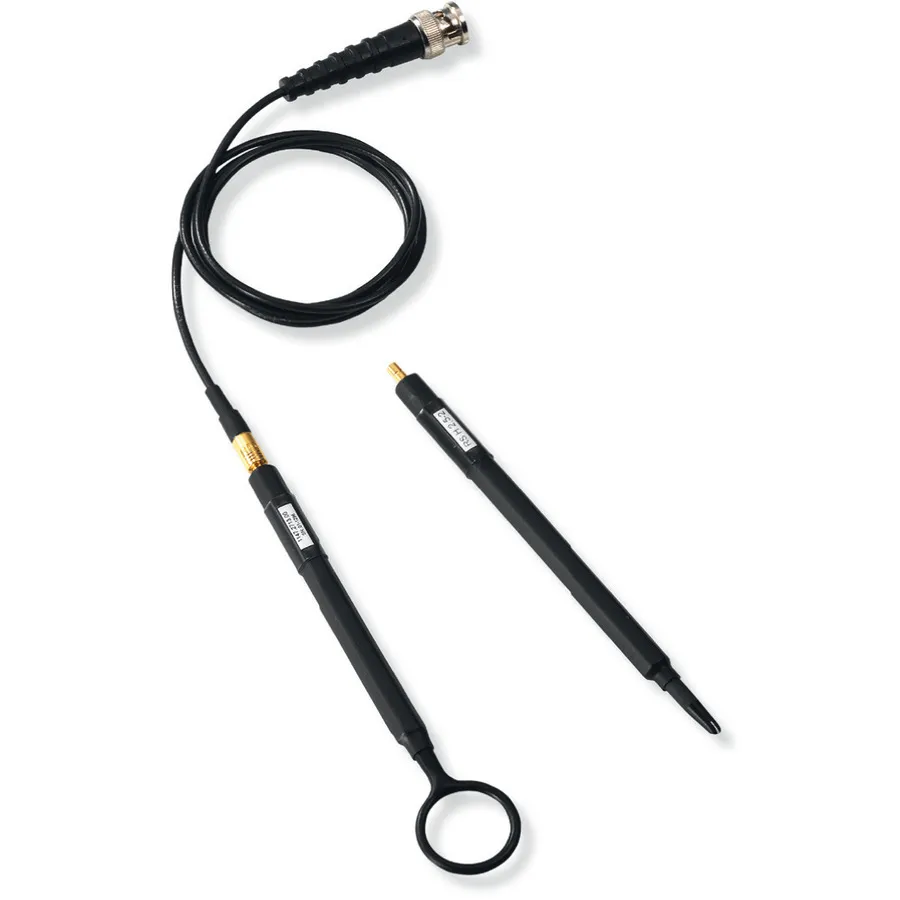

Rohde & Schwarz HZ-17 H Near-Field Probe Set

Огляд

Rohde & Schwarz HZ-17 – це набір пасивних зондів ближнього поля, розроблений для виявлення та аналізу магнітних (H) полів у діапазоні частот від 30 МГц до 3 ГГц. Він включає два зонди H-поля з різними конфігураціями для розв'язання різних сценаріїв вимірювання. Електрично екрановані зонди магнітного поля дозволяють розробникам знаходити джерела EMI на платах та модулях без порушення роботи тестованого пристрою.

Основні характеристики

• Діапазон частот від 30 МГц до 3 ГГц
• Два зонди H-поля: RSH400-1 (петля, діаметр 25 мм) та RSH2.5-2 (селективний, виріз 0,5 мм)
• Електрично екрановані зонди з легким визначенням орієнтації магнітного поля
• Вихід 50 Ohm SMB (female)
• Напруга ізоляції: 60 В постійного струму / 42.4 В змінного струму (пік)
• Максимальна потужність на вході RF: RSH400-1 (4 Вт), RSH2.5-2 (0,5 Вт)
• Пасивна конструкція – зовнішнє живлення не потрібне

Застосування

• Усунення неполадок EMI та розташування джерела ближнього поля
• Тестування стійкості з контрольованим впливом поля
• Попередня перевірка дотримання EMC
• Виявлення спектру струму в провідних доріжках та виводах компонентів
• Аналіз випромінювання модуля та приладу

Комплектація

• Зонд H-поля RSH400-1 із великою петлею (25 мм)
• Зонд H-поля RSH2.5-2 із селективним наконечником (виріз 0,5 мм)
• Кабель RF 1 м з роз'ємами BNC (male) та SMB (female)
• Адаптер RF з роз'ємами N (male) та BNC (female)
• Міцний пластиковий захисний корпус
