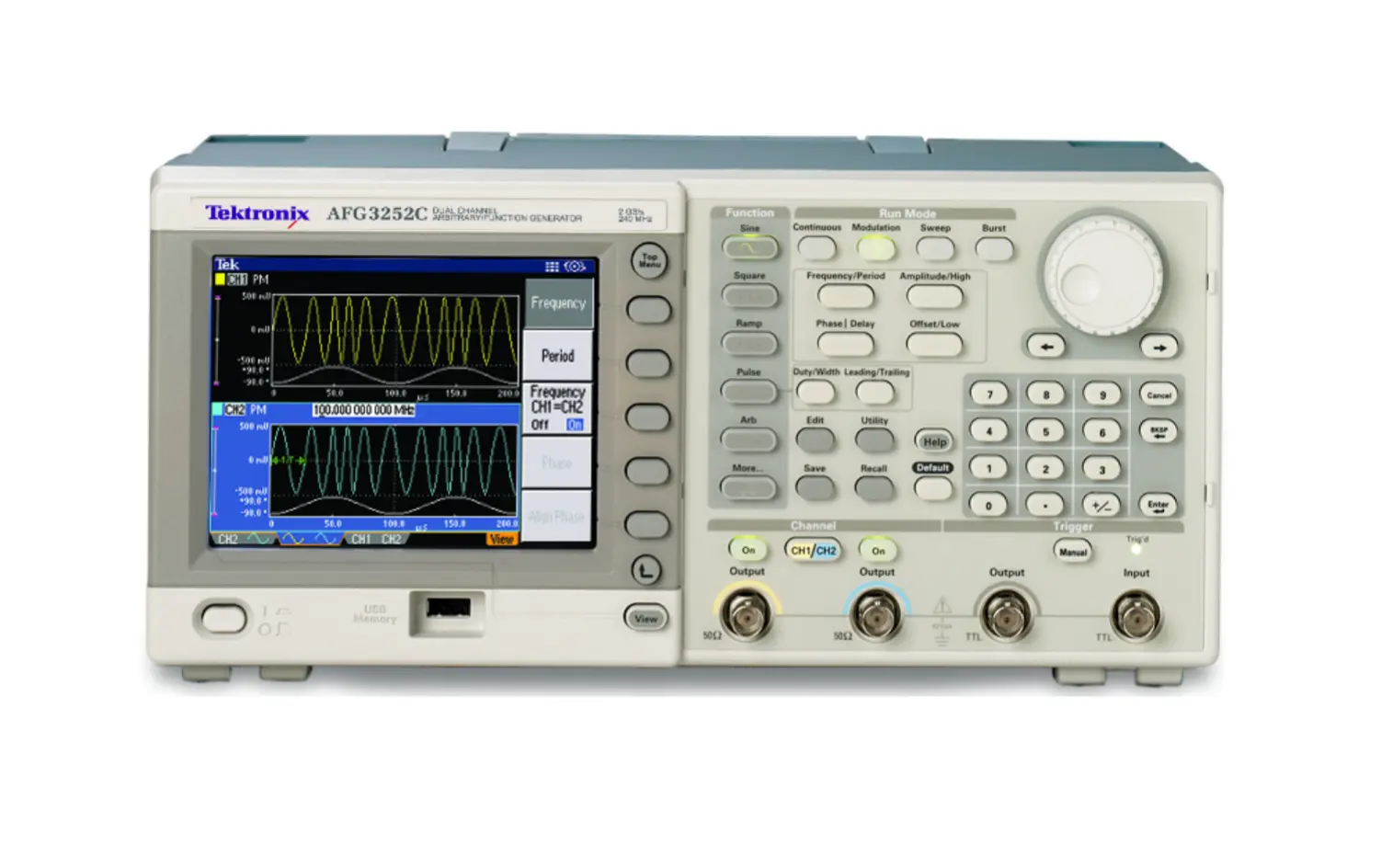

Tektronix AFG3022C Arbitrary Waveform Generator

Огляд

Tektronix AFG3022C — це дворівневий генератор довільної форми хвилі та функцій 25 МГц, який поєднує продуктивність, універсальність та інтуїтивне керування для програм електронного тестування та проектування. Кольоровий дисплей TFT LCD розміром 5,6 дюйма відображає всі релевантні параметри форми хвилі та графічні форми, даючи користувачам повну впевненість у налаштуваннях сигналу. Дворівнева конструкція дозволяє одночасно генерувати дві ідентичні або абсолютно різні сигнали, заощаджуючи кошти та місце на робочому столі.

Основні характеристики

• Вихідна частота 25 МГц (1 µHz до 25 МГц)
• Дворівневий дизайн для одночасного генерування сигналів
• Вертикальна роздільна здатність 14 біт з дискретизацією 250 MS/s
• Пам'ять довільної форми хвилі 128K
• 12 стандартних форм хвилі плюс генерування довільної форми
• Змінні часи фронтів імпульсів (незалежні передні та задні)
• Модуляція: AM, FM, PM, FSK, PWM
• Режими розгортання та спалаху
• Вихідна амплітуда до 20 Vp-p на 50 Ω
• Кольоровий дисплей TFT LCD (5,6 дюйма)
• Багатомовний інтерфейс з інтуїтивними меню
• USB роз'єм на передній панелі для збереження форм хвилі
• Підключення USB, GPIB та LAN
• Драйвери LabVIEW та LabWindows/IVI-C
• Висока стабільність бази часу з дрейфом ±1 ppm на рік

Застосування

• Електронне тестування та проектування
• Моделювання датчиків
• Функціональне тестування
• Освіта та навчання
