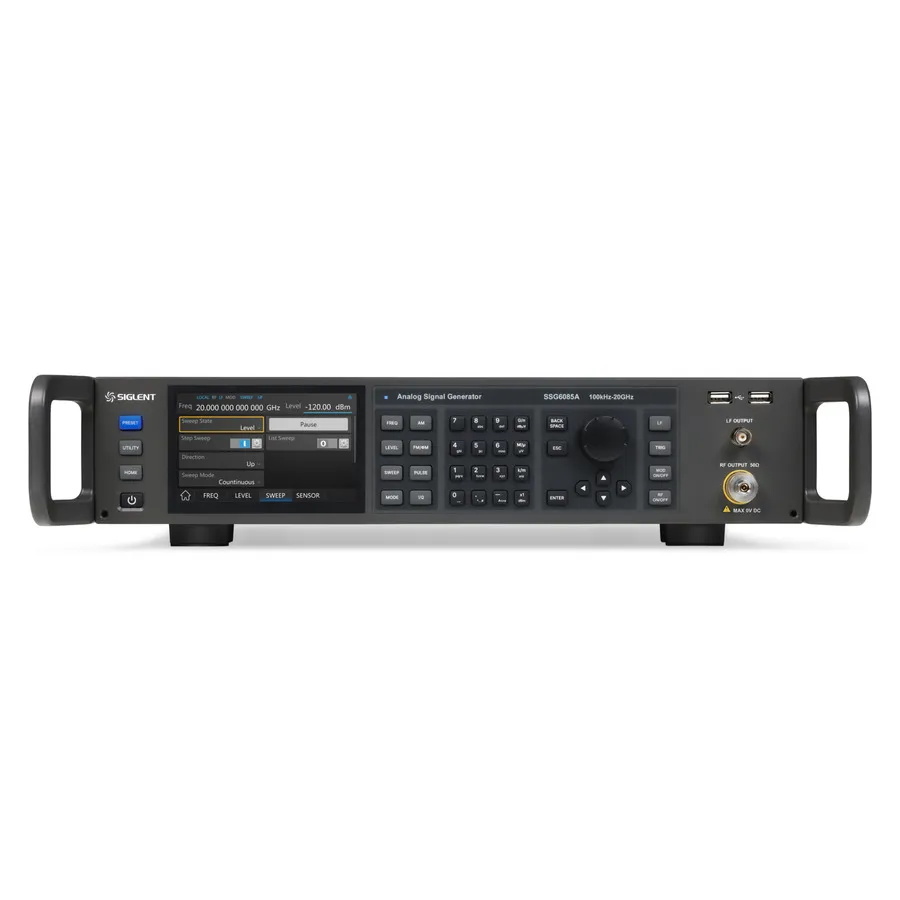

Siglent SSG6085A Microwave Analog Signal Generator

Огляд

Siglent SSG6085A є мікрохвильовим аналоговим генератором сигналу, розробленим для застосування в комунікаціях, аерокосмічній промисловості та національній обороні. Він охоплює діапазон частот від 100 kHz до 20 GHz і містить стандартний модуль OCXO для високоточного та стійкого виходу сигналу. Прилад підтримує AM та опціональну імпульсну модуляцію, генерацію імпульсної послідовності та керування вимірювачем потужності, що робить його придатним для сценаріїв тестування R&D та виробництва.

Основні характеристики

• Діапазон частот: 100 kHz до 20 GHz
• Вихідна потужність: -130 dBm до 24 dBm
• Відмінний фазовий шум: -135 dBc/Hz при 1 GHz, зміщення 20 kHz (типово)
• Низька субгармонійна складова: < -80 dBc
• Стандартний модуль OCXO та ступінчатий атенюатор (0 до 110 dB, кроки 10 dB)
• AM модуляція з внутрішнім, зовнішнім або комбінованим джерелом
• 5-дюймовий TFT сенсорний екран з підтримкою миші та клавіатури
• Інтерфейси: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet)
• Опціональна імпульсна модуляція (час наростання/спаду < 15 ns, коефіцієнт ввімкнення > 80 dB)
• Опціональний генератор імпульсної послідовності (ширина 20 ns до 300 s, до 2047 імпульсів)

Застосування

• Емуляція LO та тестування приймачів
• Тестування ADC/DAC та компонентів
• Моделювання радіолокаційних сигналів (з опцією імпульсної модуляції)
• Розробка та перевірка систем комунікації
• Аерокосмічні та оборонні застосування

Комплектація

• Керівництво швидкого старту
• USB кабель
• Сертифікат калібрування
• Силовий кабель
• Адаптер 2.92mm Female to Female
