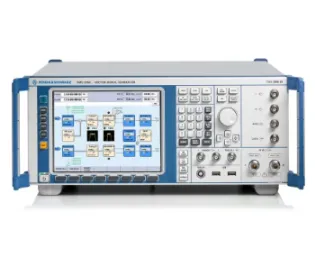

Rohde & Schwarz SMU200A Vector Signal Generator

Огляд

Rohde & Schwarz SMU200A є модульним генератором векторних сигналів, який об'єднує до двох незалежних RF генераторів сигналів в одиниці компактного розміру. З покриттям частот від 100 кГц до 6 ГГц та підтримкою передових цифрових стандартів, включаючи 3GPP LTE, GSM/EDGE та WLAN, він забезпечує відмінну якість сигналу з низьким фазовим шумом та відмінними характеристиками коефіцієнта витоку на суміжному каналі (ACLR).

Основні характеристики

• Два незалежні RF шляхи: перший від 100 кГц до 2.2/3/4/6 ГГц, опціональний другий від 100 кГц до 2.2/3 ГГц
• До двох повних генераторів базової смуги з генератором довільної форми хвилі 128 Msample
• I/Q модулятор з смугою RF 200 МГц
• Низький SSB фаз. шум: типово -135 dBc (1 ГГц, зміщення 20 кГц)
• Висока вихідна потужність до +19 дБм (PEP), +26 дБм з опцією високої потужності
• Підтримка 3GPP LTE FDD/TDD, LTE Advanced, WLAN та інших цифрових стандартів
• Опціональний MIMO затухання з до 40 шляхів затухання
• Інтуїтивний графічний інтерфейс користувача з дисплеєм 800 × 600 кольорів
• Дистанційне керування через LAN (Gigabit Ethernet) та GPIB
• Дуже короткий час встановлення частоти: <2 мс, <450 µs у режимі List
• Модульна конструкція дозволяє гнучку конфігурацію та майбутні оновлення

Застосування

• Симуляція базової станції та мобільної станції 3GPP
• Тестування підсилювача з кількома носіями з вимірюванням ACLR
• Тестування приймача з генерацією сигналу перешкоди
• Тестування системи MIMO 2×2 або вищого рівня з опціональним симулятором затухання
• Генерація мультистандартних сигналів (LTE, GSM, WLAN тощо)
• Виробниче тестування з режимом List для швидкого перемикання частоти
