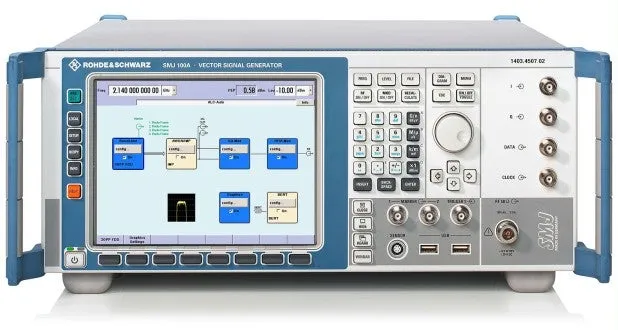

Rohde & Schwarz SMJ100A Vector Signal Generator
Rohde & Schwarz SMJ100A векторний генератор сигналів
Запитати ціну
Rohde & Schwarz SMJ100A — vector signal generator (100 kHz–6 GHz) with 200 MHz RF bandwidth, 128 Msample waveform memory, and multiple modulation standards.
Деталі продукту
| Модель | SMJ100A (1403.4507.02) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz SMJ100A — це універсальний векторний генератор сигналів, який охоплює частотні діапазони від 100 кГц до 3 ГГц або 6 ГГц залежно від обраної опції. Розроблений для різноманітних застосувань у дослідженнях, розробці та виробництві, він забезпечує високу якість сигналу з розширеними можливостями модуляції та зручним графічним інтерфейсом користувача. Прилад особливо виділяється у сценаріях, які потребують генерації сигналів реального часу або програвання попередньо розраховуваних хвиль.
Основні характеристики
- Частотний діапазон: 100 кГц до 3 ГГц або 6 ГГц
- Висока якість сигналу з SSB фазовим шумом -131 dBc (1 GHz, 20 kHz зміщення)
- IQ модулятор із RF смугою 200 MHz
- Генератор довільних форм хвиль: до 128 Msample довжини
- Підтримка стандартів GSM/EDGE, 3GPP FDD, CDMA2000, WiMAX, LTE та HSPA
- Дуже короткі часи установки частоти та рівня: <2 ms (450 µs у режимі List)
- Електронний атенюатор у повному діапазоні частот та рівнів
- Кольоровий дисплей SVGA з інтуїтивним графічним інтерфейсом користувача
- Підтримка генерування хвиль R&S WinIQSIM2 та MATLAB
Застосування
- Дослідження та розробка цифрових RF передавань
- Тестування стандартів бездротового зв'язку (3GPP, CDMA, WiMAX, LTE)
- Виробниче тестування та перевірка
- Перевірка якості сигналу та аналіз модуляції
Комплектація
- Кабель живлення
- Керівництво швидкого старту
- CD-ROM з інструкціями з експлуатації та обслуговування
Характеристики
| High Signal Quality | IQ modulator with 200 MHz RF bandwidth Very low SSB phase noise of typ. - 133 dBc (f = 1 GHz, 20 kHz carrier offset, 1 Hz measurement bandwidth) Wideband noise of typ. -153 dBc (CW, f = 1 GHz, >10 MHz carrier offset, 1 Hz measurement bandwidth) Excellent ACLR performance of typ. +69 dB for 3GPP FDD (test model 1, 64 DPCHs) High-stability reference oscillator as standard High level repeatability |
| Ideal for Production | Very short frequency and level setting times (<2 ms); only 450 µs in List mode Electronic attenuator up to 6 GHz over the full level range Flexible high speed measurements with RF List mode and multisegment waveforms |
| Baseband Versatility | Support of EUTRA/LTE signal generation Support of WiMAX™ IEEE 802.16-2004/Corr1-2005, 802.16e-2005, and WiBro Four code channels in realtime for 3GPP FDD, support of HSPA and HSPA+ Mixed frames with GSM, EDGE and EGPRS2 slots in one frame (with same symbol rate per frame) Baseband generator with universal coder for realtime signal generation Arbitrary waveform generator with 16 Msample, 64 Msample or 128 Msample Arbitrary waveform generator supported by R&S®WinIQSIM2™ and R&S®WinIQSIM™ simulation software |
| Ease of Use | Color display with 800 × 600 pixels (SVGA format) Intuitive user interface with graphical display of signal flow (block diagram) Graphical display of baseband signal through built-in transients recorder Context-sensitive Help system Tooltips for all edit fields |
| Connectivity | Optional digital I/Q output; support of R&S®EX-IQ-Box for flexible data formats and clock generation Support of R&S®NRP power sensors Remote control via LAN (Gigabit Ethernet, VXI11) and GPIB Remote operation via Windows Remote Desktop or VNC User-selectable trigger and marker signals USB connectors for keyboard, mouse, and memory stick LXI class C compliance |
| Features | Parameters |
| Interfaces | IEEE 488.2, LAN (100BaseT), 3 × USB, 1 × USB slave, VGA |
| SMJ100A | 1403.4507.02Vector Signal Generator * Included Accessories: Power cable Quick Start Guide CD-ROM (with Operating and Service Manual) |
