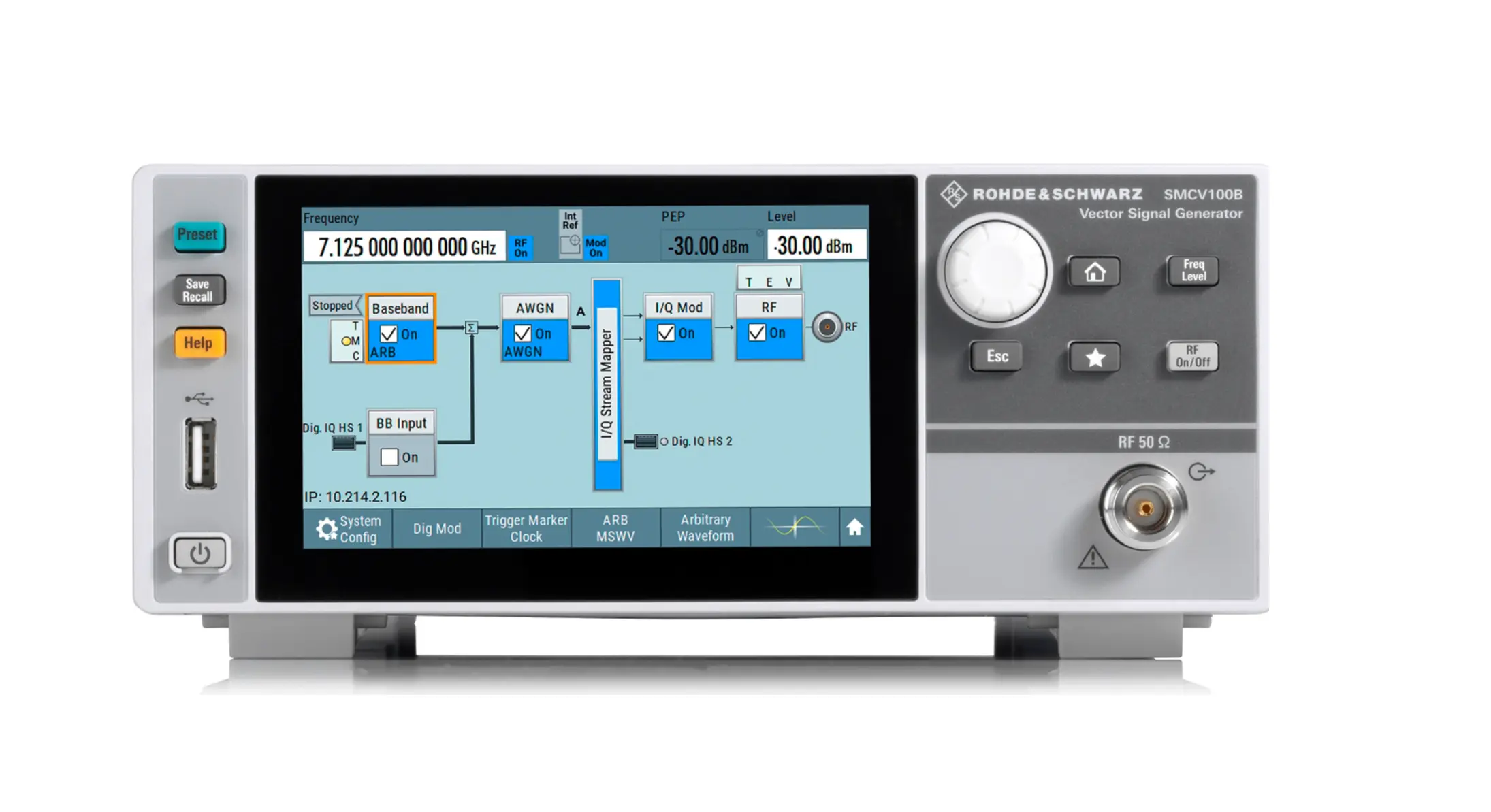

Rohde & Schwarz SMCV100BP2 Vector Signal Generator
Rohde & Schwarz SMCV100BP2 Генератор векторних сигналів
Rohde & Schwarz SMCV100BP2 multistandard vector signal generator with direct RF DAC, software-defined modulation, and 60 MHz bandwidth for broadcast and wireless testing.
Деталі продукту
| Модель | SMCV100BP2 (3662.0344P03) |
| Виробник | Rohde & Schwarz |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Генератор векторних сигналів Rohde & Schwarz SMCV100B — це багатостандартна платформа, розроблена для автомобільних, мовленнєвих, навігаційних та безпровідних застосувань. Він використовує прямий концепт RF DAC для генерування RF сигналів, що дозволяє здійснювати I/Q модуляцію та упконвертацію в цифровій області, усуваючи помилки дисбалансу I та Q та витік LO, притаманні звичайним аналоговим I/Q модуляторам. Повністю програмно-визначена архітектура забезпечує гнучкі шляхи модернізації та підтримує широкий спектр стандартів модуляції та мовленнєвих технологій.
Основні характеристики
- Прямий концепт RF DAC для покращеного генерування сигналу без аналогового дисбалансу I/Q
- Багатостандартна платформа для мовлення, навігації, мобільної та безпровідної електроніки
- Повністю програмно-визначені опції з 5-дюймовим ємнісним сенсорним дисплеєм
- Діапазон частот від 4 кГц до 7.125 ГГц з опціями вибіркового розширення
- Пропускна здатність модуляції 60 МГц стандартно, розширюється до 240 МГц
- Висока вихідна потужність до +25 дБм
- 64 Гбайтна пам'ять mSATA для зберігання послідовностей I/Q
- Внутрішнє базовідбірне генерування сигналів із ARB
Застосування
- Тестування автомобільних систем та генерування сигналів
- Генерування мовленнєвих сигналів та тестування відповідності
- Тестування систем навігації (GPS, Galileo)
- Тестування мобільних та безпровідних пристроїв (3GPP, LTE, 5G)
- Виробниче та виробничо-промислове середовище
- EMC тестування з відтворенням довгих послідовностей I/Q
Комплектація
- Розширення частотного діапазону SMCVB-B103 (8 кГц до 3 ГГц)
- AM/FM/фазова модуляція SMCVB-K197 (через базовідбір)
- Імпульсна модуляція SMCVB-K198 (через базовідбір)
- Користувацька цифрова модуляція SMCVB-K199
Характеристики
| Features | Parameters |
| Operating Temperature Range | +5 °C to +45 °C |
| Storage Temperature Range | –20 °C to +70 °C |
| Damp Heat | +25 °C/+40 °C, 90 % rel. humidity, cyclic In line with EN 60068-2-30 |
| Operating Altitude | up to 4600 m |
| Vibration; Sinusoidal | 5 Hz to 55 Hz, 0.15 mm amplitude const., 55 Hz to 150 Hz, 0.5 g const., In line with EN 60068-2-6 |
| Vibration; Random | 10 Hz to 300 Hz, acceleration 1.2 g RMS In line with EN 60068-2-64 |
| Shock | 40 g shock spectrum In line with MIL-STD-810G, method 516.4, proc. I |
| Dimensions (W x H x D) | 222 mm × 97 mm × 366 mm (8.74 in × 3.82 in × 14.41 in) (½ 19", 2 HU) |
| Weight | 4.7 kg (10.36 lb) |
| Display | 5" color display with capacitive touch functionality |
