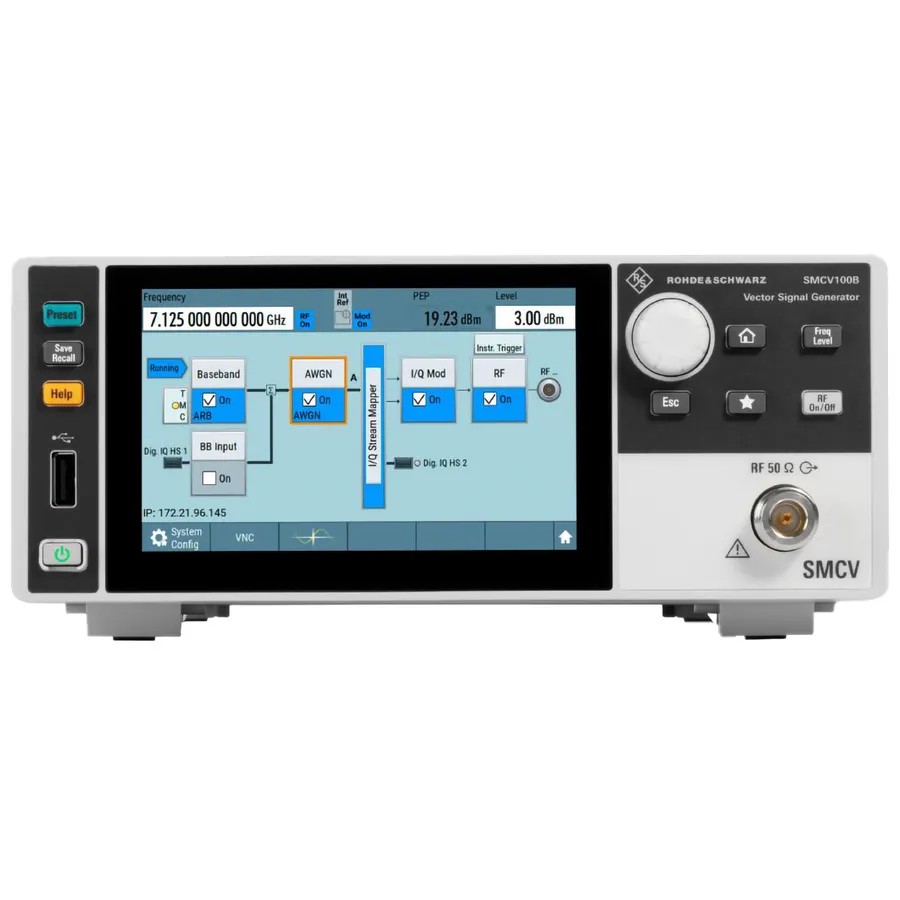

Rohde & Schwarz SMCV100BP2 Vector Signal Generator

Огляд

Генератор векторних сигналів Rohde & Schwarz SMCV100B — це багатостандартна платформа, розроблена для автомобільних, мовленнєвих, навігаційних та безпровідних застосувань. Він використовує сучасну концепцію прямого RF DAC, що дозволяє здійснювати I/Q модуляцію та упконвертацію в цифровій області, усуваючи помилки дисбалансу I та Q та витік LO, притаманні звичайним аналоговим I/Q модуляторам. Повністю програмно-визначена архітектура забезпечує гнучкі шляхи модернізації без необхідності модифікації обладнання.

Основні характеристики

• Діапазон частот від 8 кГц до 3 ГГц
• Висока вихідна потужність до +16 дБм
• Прямий концепт RF DAC для покращеного генерування сигналу
• Повністю програмно-визначені опції для AM/FM/фазової модуляції
• Відтворення довгих послідовностей I/Q з твердотільного диска для EMC тестування
• Внутрішнє базовідбірне генерування сигналів з 64 Msample ARB та 60 MHz RF пропускною здатністю
• 5-дюймовий сенсорний екран
• SCPI макро-рекордер для автоматизації

Застосування

• Генерування та тестування автомобільних сигналів
• Генерування та перевірка мовленнєвих сигналів
• Тестування систем навігації (GPS, Galileo)
• Тестування мобільних та безпровідних пристроїв
• Тестування 5G NR та NB-IoT
• Тестування відповідності EMC з відтворенням послідовностей I/Q

Комплектація

• Генератор векторних сигналів SMCV100B
• Опція розширення частотного діапазону SMCVB-B103 (8 кГц до 3 ГГц)
• AM/FM/фазова модуляція SMCVB-K197 (через базовідбір)
• Імпульсна модуляція SMCVB-K198 (через базовідбір)
• Користувацька цифрова модуляція SMCVB-K199
• Кабель живлення
• Швидкий посібник
