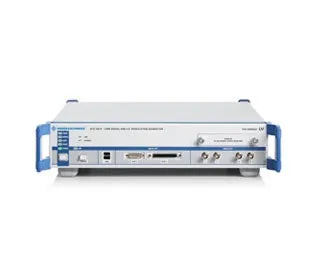

Rohde & Schwarz AFQ100B UWB Signal and I/Q Modulation Generator

Огляд

Rohde & Schwarz AFQ100B — це генератор UWB сигналів та I/Q модуляції, розроблений для застосувань, що вимагають високої смуги пропускання. З RF смугою пропускання 528 МГц і глибиною пам'яті сигналів до 1 Gsample, прилад добре підходить для широкосмугових систем цифрової комунікації та застосувань у аерокосмічній та оборонній промисловості. Він підтримує генерування надзвичайно коротких імпульсів і коротких часів наростання та спадання, необхідних для сучасних широкосмугових систем.

Основні характеристики

• RF смуга пропускання 528 МГц для застосувань надширокосмугового діапазону
• Глибина пам'яті до 1 Gsample
• Динамічний діапазон без паразитів (SFDR) типово 78 dBc
• Частотна характеристика типово ±0,5 dB при смузі пропускання 100 МГц I/Q
• Виходи I/Q (збалансовані та незбалансовані)
• Численні можливості тригеру та маркера
• Генерування імпульсів на високій швидкості з короткими часами наростання та спадання
• Підтримка UWB та розвинутих радіолокаційних застосувань

Застосування

• UWB системи (надширокосмугові системи комунікацій)
• Радіолокаційні застосування у аерокосмічній та оборонній промисловості
• Генерування сигналу імпульсів на високій швидкості
• Тестування та валідація широкосмугових сигналів

Комплектація

• Кабель живлення
• Посібник швидкого старту
• CD-ROM з інструкціями з експлуатації та обслуговування
• Закінчення 50 Ω (кількість 2)
