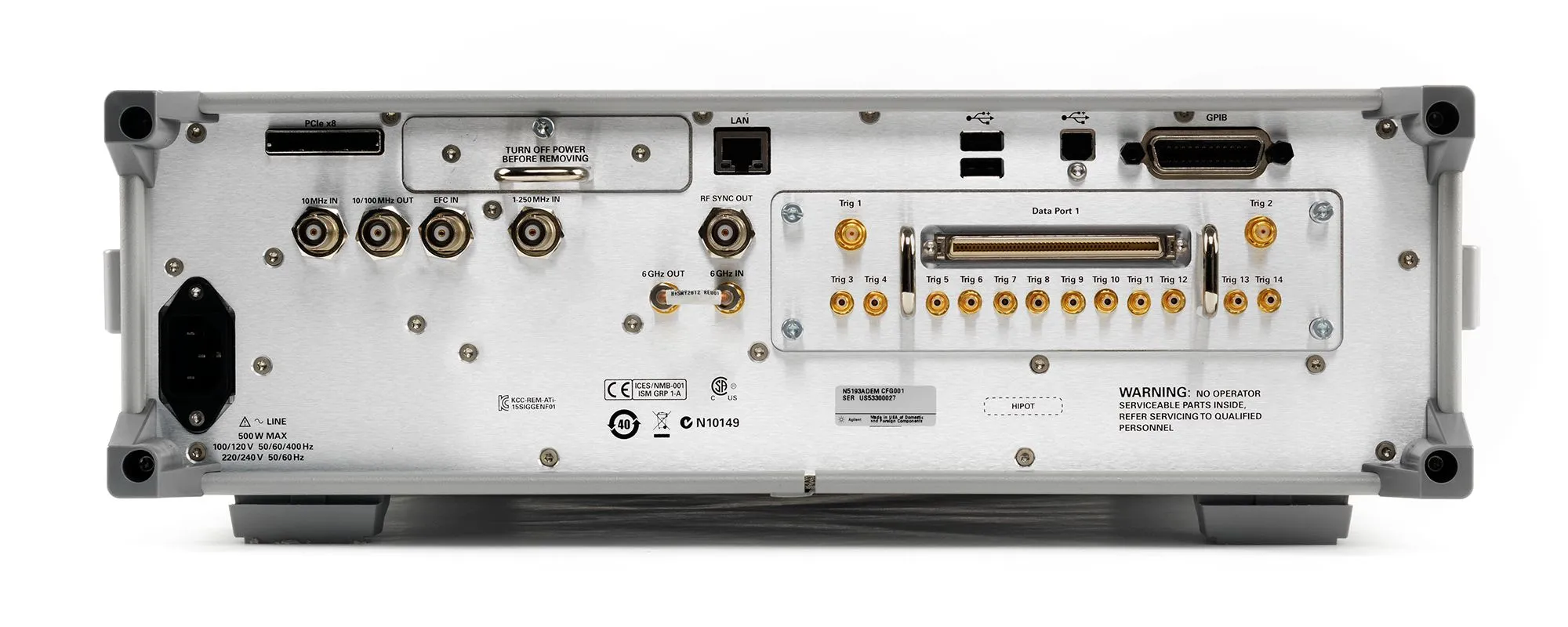

Keysight N5193AU-CC4 Agile Signal Generator
Keysight N5193AU-CC4 агільний генератор сигналів
Запитати ціну
Keysight N5193AU-CC4 UXG agile signal generator with CC4 Ethernet interface enables high-speed streaming for multi-emitter radar and EW threat simulation to 44 GHz.
Деталі продукту
| Модель | N5193AU-CC4 |
| Виробник | Keysight |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5193AU-CC4 — це агільний генератор сигналів UXG X-Series з інтерфейсом CC4 Ethernet I/O, оснащений двома трансивер SFP+ для потокового передавання на високій швидкості. Опція CC4 забезпечує поліпшену під'єднаність для потокового передавання дескрипторів імпульсів (PDW) у реальному часі та інтеграцію зовнішніх систем моделювання загроз, ідеальна для складних сценаріїв тестування радара та електронної оборони.
Основні характеристики
- Технологія прямого цифрового синтезу (DDS) з керуванням частотою, амплітудою та фазою за інтервали 170 нс
- Повний діапазон частот від 10 МГц до 44 ГГц з широким покриттям для програм ЕВ та радара
- Інтерфейс CC4 I/O з 2 трансивер Ethernet SFP+ для потокового передавання
- 2 двонаправлені роземи SMA та 12 портів SMB (7 двонаправлених плюс 5 виходів тільки)
- Протокол потокового передавання Keysight (KDSP) для ефективного керування сигналом у реальному часі
- Генерує сформовані імпульси та широкосмугові лінійні або нелінійні розгортки
- Повторюваність фази та узгодженість для багатоемітерних моделювань
Застосування
- Потокове моделювання радарної загрози з керуванням PDW у реальному часі
- Багатоемітерні сценарії з тисячами емітерів та мільйонами імпульсів на секунду
- Тестування систем електронної оборони зі складними сигнальними середовищами
- Моделювання з високою щільністю імпульсів з координованим керуванням частотою, фазою та амплітудою
- Характеризація антен у розширених діапазонах частот
Характеристики
| Creating Multi-Emitter Scenarios for Radar and Electronic Warfare Testing | Realistic testing of radar and electronic warfare systems depends on the generation of signals that accurately simulate multi-emitter environments consisting of thousands of emitters and millions of pulses per second, all arriving from multiple directions. Traditionally, this has required the use of large, complex systems not readily available to R&D engineers. New technology built into commercial, off-the-shelf (COTS) “agile signal generators” provides an integrated, lower-cost solution that fits on an engineer’s test bench. This technology also enables developers to generate increasingly complex simulations that get closer to reality and, ultimately, provide deeper confidence in EW system performance. |
| Pathwave Signal Generation Software | Create Performance-Optimized Reference Signals – Create calibrated signals, validated by Keysight, that conform to industry standards to help enhance the characterization and verification of your devices Validate Component, Transmitter, and Receiver Testing – Easily create and playback customized waveforms for component testing with virtually distortion–free test signals Ensure Designs Meet Latest Standards – Trust that the signals you generate are current with the latest emerging technologies Speed Signal Creation and Reduce Simulation Time – Accelerate your testing with graphical tree–style navigation |
| UXG Agile Signal Generator | UXG Agile Vector Adapter |
| Data Port | 2 SFP+ transceivers |
| Triggers and Markers | 2 SMA(f) bidirectional and 12 SMB(m) (7 bidirectional plus 5 duplicate output-only ports |
| Data Format | Keysight data streaming protocal (KDSP) |
| Controllable Parameters | Frequency Amplitude Phase Phase coding Band Pulse Chirp FM deviation ФM deviation Depending on installed options |
| Option | Description |
| CC4 | Option CC4 replaced the previous option CC3 10 GB Ethernet I/O card. Option CC4 is a form/fit/functional replacement for CC3 and offers additional triggering ports. |
