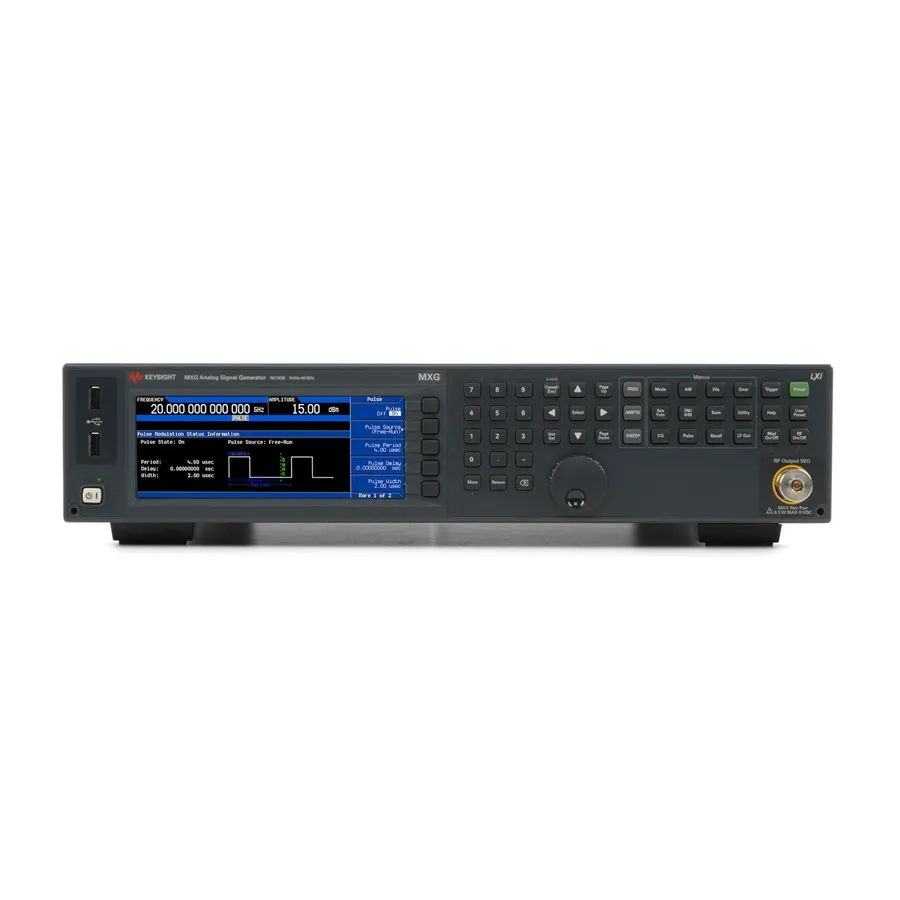

Keysight N5183B/540/1E1/1EA Microwave Analog Signal Generator

Огляд

Keysight N5183B/540/1E1/1EA — мікрохвильовий аналоговий генератор сигналів серії MXG, розроблений як швидка, компактна альтернатива PSG для використання в лабораторії, депо та на місці. З діапазоном частот від 9 кГц до 40 ГГц та спектральною чистотою, близькою до PSG, він вирішує вимоги до тестування модулів та систем радара при низьких витратах власності.

Основні характеристики

• Діапазон частот: 9 кГц до 40 ГГц (Option 540)
• Висока вихідна потужність: +21 dBm (з Option 540 та Option 1EA)
• Ступеневий атенюатор: 115 dB (Option 1E1)
• Діапазон встановлення з атенюатором: +30 до –135 dBm (Options 1E1 та 1EA)
• Вихідна потужність: +19 dBm на 20 GHz з гармоніками -55 dBc та паразитними складовими -68 dBc
• Швидкість перемикання: 600 µs для високопродуктивних операцій
• Поліпшена характеристика фазового шуму завдяки конструкції потрійної петлі PLL
• Підтримує модуляцію AM, FM, PM та імпульсів з до п'яти вбудованими функціональними генераторами

Застосування

• Тестування модулів та систем радара зі спектральною чистотою, близькою до PSG
• Характеризація підсилювачів високої потужності з компенсацією втрат у системі
• Симуляція вузькосмугових радарних модуляцій частоти та сканування антени
• Передове RF тестування в середовищах з обмеженим простором
