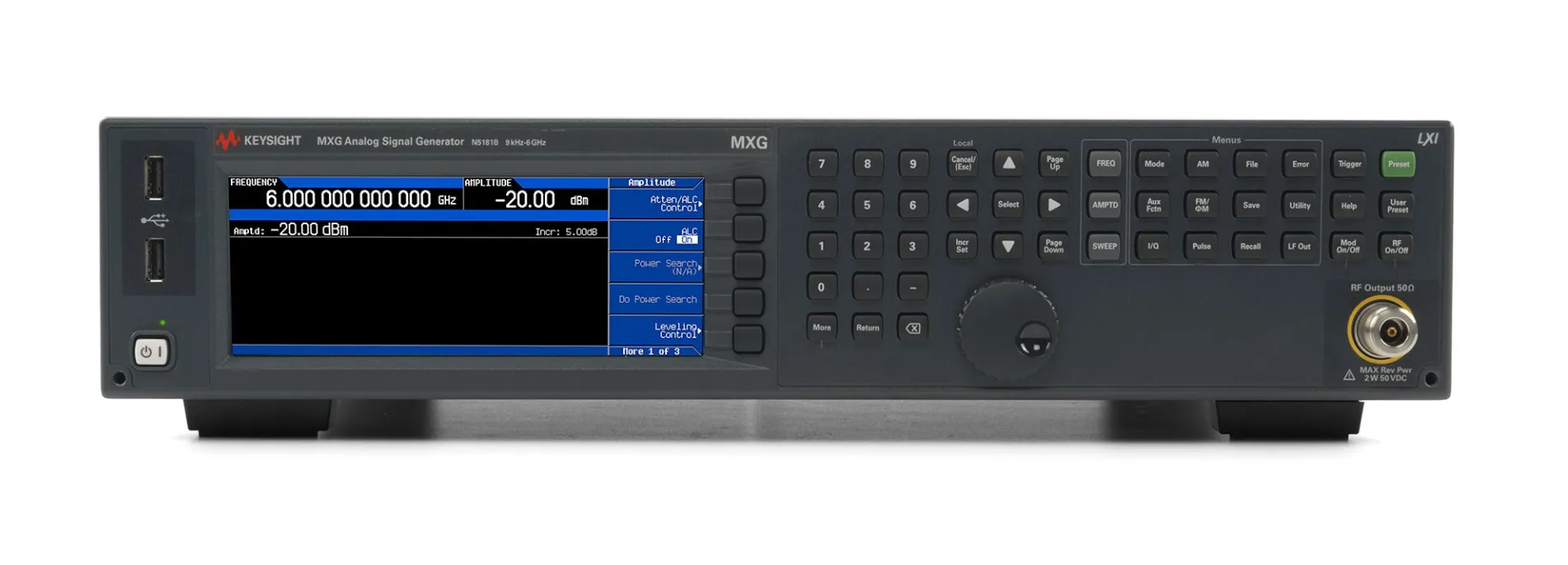

Keysight N5181B RF Analog Signal Generator

Огляд

Keysight N5181B MXG X-Series — це високопродуктивний генератор RF сигналів, розроблений як золотий передавач для НДДКР та виробництва. Він охоплює діапазон від 9 кГц до 6 ГГц з видатною спектральною чистотою, вихідною потужністю, швидкістю перемикання та можливостями модуляції. Компактна конструкція висотою 2 блоки стійки зменшує розміри тестового стенду, зберігаючи продуктивність, порівняну з більшими системами.

Основні характеристики

• Діапазон частот: від 9 кГц до 6 ГГц (доступні варіанти 1, 3 або 6 ГГц)
• Розділення частоти: 0.01 Гц
• Швидкість перемикання: ≤1.5 мс у режимі SCPI (≤1.15 мс з опцією UNZ)
• Одночасне перемикання частоти і амплітуди: ≤5 мс у режимі списку (≤900 мкс з опцією UNZ)
• SSB фазовий шум: -131 дБc/Гц при зміщенні 20 кГц від носія 1 ГГц (до -141 дБc/Гц з опціями)
• Вихідна потужність: від -144 дБм до +18 дБм на 3 ГГц (від -144 дБм до +24 дБм з опцією 1EA)
• Інтегрований генератор імпульсних послідовностей для моделювання RADAR PRI та ширини імпульсу
• Багатофункціональна аналогова модуляція (AM, FM, PM)

Застосування

• Виробництво компонентів стільникового зв'язку та бездротових з'єднань
• Тестування чутливості радарних приймачів
• Моделювання багатоканальної композитної аналогової модуляції
• Стимуляція пристрою під тестом та керування високопотужними підсилювачами на відстані
• Модульне та системне тестування
• Генерування змінних радарних імпульсів

Інтерфейси

• GPIB IEEE-488.2, 1987 (слухання та передавання)
• Мережа 1000BaseT (сумісна з LXI Class C)
• USB версії 2.0
• Мова керування SCPI Version 1997.0
• Розъєм вихідного RF сигналу: Type N (f)
