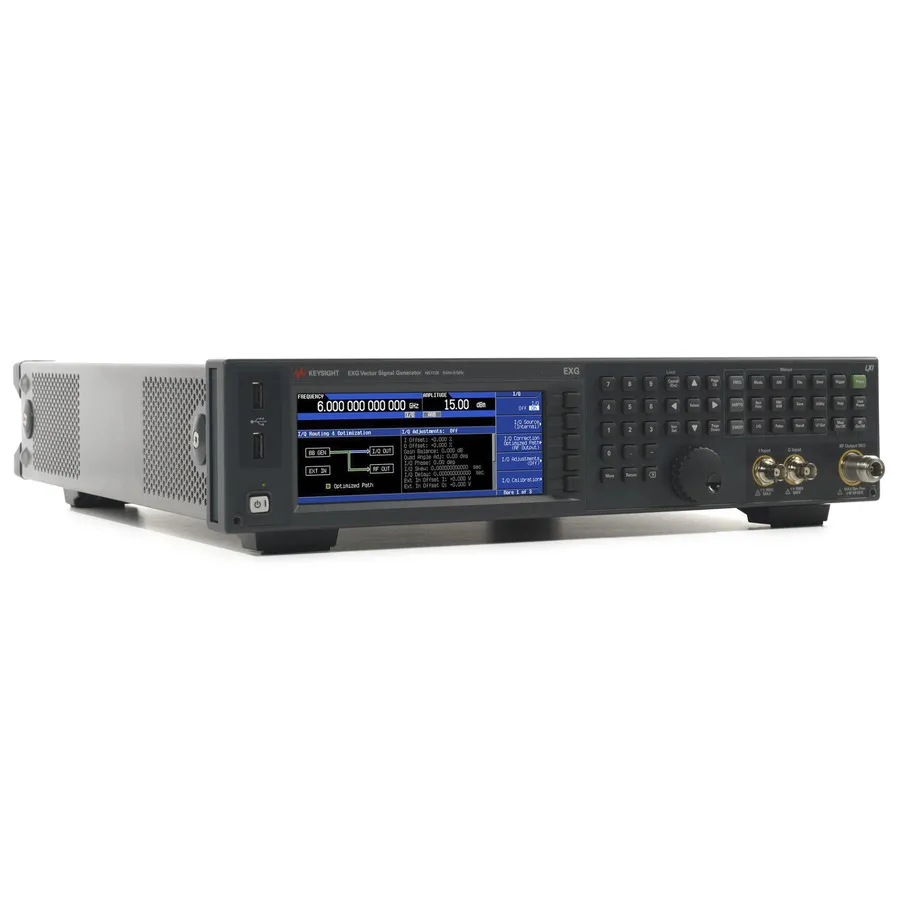

Keysight N5172B/503 RF Vector Signal Generator

Огляд

Keysight N5172B/503 EXG X-Series - це економічний генератор векторних сигналів RF, що забезпечує діапазон частот 9 кГц до 3 ГГц з чудовими характеристиками фазового шуму. Розроблений для виробничого тестування, він подає необхідні сигнали для базового параметричного тестування компонентів, функціональної верифікації приймачів та генерування сигналів для сучасних стандартів комунікацій.

Основні характеристики

• Діапазон частот: 9 кГц до 3 ГГц
• Фазовий шум на 1 ГГц, зміщення 20 кГц: -122 дБк/Гц
• Максимальна потужність RF: +26 дБм
• Перемикання частоти: 800 µs для покращення пропускної здатності тесту
• Максимальна ширина смуги RF: 160 МГц внутрішня / 200 МГц зовнішня
• Чудові характеристики ACPR, EVM та вихідної потужності
• Керування передньою панеллю з автоматизацією SCPI через LAN, GPIB або USB
• Масштабована архітектура для додавання вищої потужності, генератора основної смуги реального часу або багатофункціональних можливостей

Застосування

• Параметричне тестування компонентів та функціональна верифікація
• Тестування приймачів для стандартів бездротового зв'язку
• Вимірювання коефіцієнта сусідніх каналів (ACPR)
• Характеризація величини векторної похибки (EVM)
• Автоматизація виробничого тестування

Програмне забезпечення та інструменти

• Signal Studio: програмне забезпечення для створення сигналів на основній смузі, RF та мікрохвильових частотах
• PathWave Signal Generation: розширена інтегрована платформа для створення сигналів із розширеними функціями
