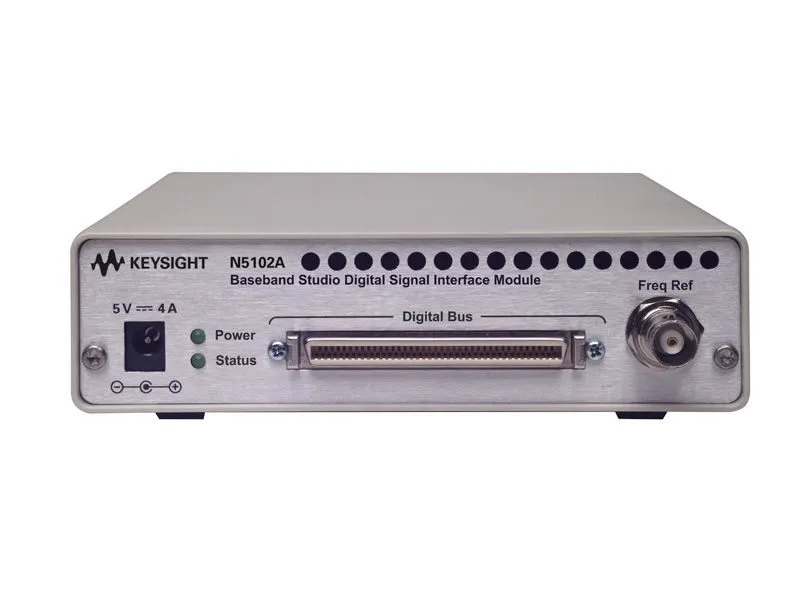

Keysight N5102A Digital Signal Interface Module
Keysight N5102A модуль цифрового сигнального інтерфейсу
Keysight N5102A digital interface module offers flexible I/Q, IF, and parallel data connectivity for RF vector signal generators with auto-resampling to 200 MHz.
Деталі продукту
| Модель | N5102A |
| Виробник | Keysight |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Модуль Keysight N5102A цифрового сигнального інтерфейсу забезпечує швидке та гнучке цифрове з'єднання вхідних/вихідних сигналів для низки генераторів сигналів Keysight, включаючи N5182B MXG, N5172B EXG, E8267C, E8267D PSG, E4438C ESG та N5106A PXB. У режимі виходу модуль подає складно модульовані сигнали, такі як LTE, HSPA, W-CDMA, GPS, WLAN та користувацькі хвильові форми, безпосередньо на цифрові пристрої. У режимі входу він дозволяє цифровим входам бути перетворені на відкалібровані аналогові IF, RF або мікрохвильові частоти.
Основні характеристики
- Підтримка як цифрових вхідних, так і вихідних режимів
- Гнучкі формати даних: I/Q, IF, послідовні, паралельні, доповнення до 2, двійкове зміщення, слова від 4 до 16 бітів
- Автоматичне передискретизування від 1 до 200 МГц з кількома входами та виходами годинника
- Регульована затримка годинник-до-даних для оптимізації часу
- Кілька типів розетки з логічними рівнями LV-TTL, CMOS (1.5V, 1.8V, 2.5V, 3.3V) та LVDS
- Трьохметровий кабель розширення для гнучкої інтеграції пристроїв
Застосування
- Створення сигналів смуги основної частоти та підвищення частоти до RF/мікрохвильових частот
- Тестування цифрових пристроїв та підсистем із реалістичними модульованими сигналами
- Генерація користувацьких сигналів для валідації приймача
Комплектація
- Трьохметровий кабель розширення з кількома варіантами розетки
Характеристики
| Type | Digital Signal Interface Module |
| Compatible Generators | N5182B MXG, N5172B EXG, E8267C, E8267D PSG, E4438C ESG, N5106A PXB |
| Operating Modes | Input and Output |
| Data Formats | I/Q, IF, Serial, Parallel, 2's complement, Binary offset, 4-16 bit words |
| Clock Range | 1 to 200 MHz (automatic resampling) |
| Logic Levels | LV-TTL, CMOS (1.5V, 1.8V, 2.5V, 3.3V), LVDS |
| Cable Length | 3 meters |
