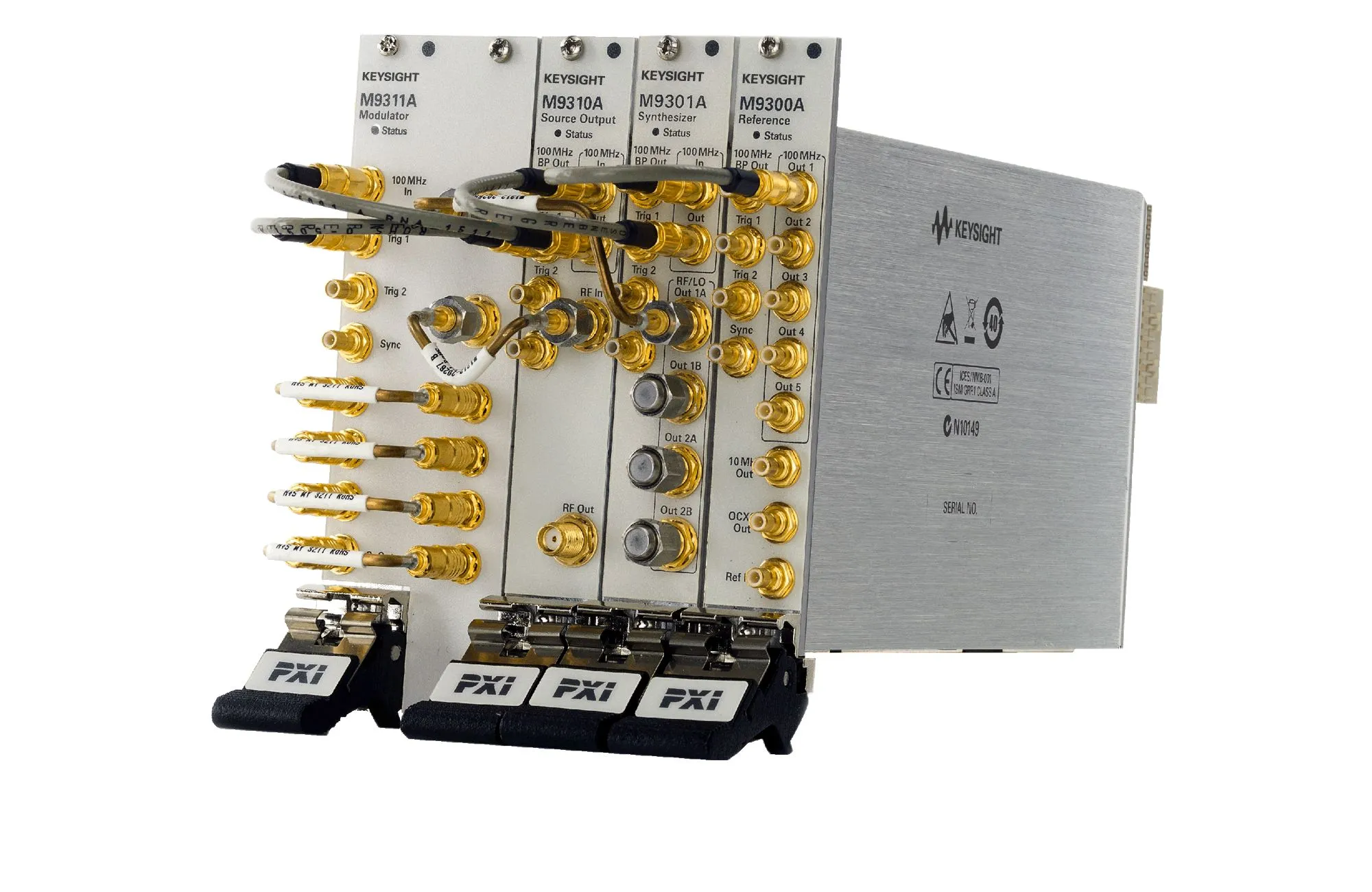

Keysight M9381A Vector Signal Generator
Keysight M9381A генератор векторного сигналу
Запитати ціну
Keysight M9381A is a PXIe vector signal generator with 1 MHz to 6 GHz frequency coverage, 40 to 160 MHz RF modulation bandwidth, and up to 1024 MSa waveform memory.
Деталі продукту
| Модель | M9381A |
| Виробник | Keysight |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Keysight M9381A - це компактний модульний PXIe генератор векторного сигналу, розроблений для валідації дизайну RF пристроїв та виробничого тестування. Він забезпечує покриття частот від 1 МГц до 6 ГГц з налаштовуваною полосою RF модуляції та швидким перемиканням амплітуди та частоти, що робить його ідеальним для середовищ високошвидкісного автоматизованого тестування.
Основні характеристики
- Діапазон частот: 1 МГц до 6 ГГц (налаштовувані опції для 3 ГГц або 6 ГГц)
- Вибір полоси RF модуляції: 40, 100 або 160 МГц
- Швидке налаштування частоти та перемикання амплітуди для автоматизованого тестування
- Масштабна платформа: до 4 каналів в одному шасі, 8 каналів у конфігурації мультишасі
- Канали синхронізовані з точністю 1 нс з когерентністю 1 градус
- Memoria відтворення хвилеформ: від 32 МСа до 1024 МСа
- Сумісна з драйверами IVI-COM, IVI-C, LabVIEW та MATLAB
Застосування
- Валідація продуктивності RF приймача та компонентів
- Виробниче тестування RF пристроїв
- Генерація сигналу LTE-Advanced та 802.11ac
- Генерація багатоканального сигналу для високошвидкісного тестування
- Валідація дизайну та характеризація інженерних розробок
Характеристики
| Features | Parameters |
| Amplitude Modulation-Maximum Depth: | n/a |
| Baseband Generator Mode: | Waveform Playback |
| Frequency Modulation-Maximum Deviation @1 GHz: | 1.25 MHz |
| Frequency Options: | 3, 6 GHz |
| Harmonics @1 GHz: | <-43 dBc |
| Non-Harmonics @1 GHz: | <-70 dBc |
| Performance Level: | ◆◆◆◇◇◇ |
| Phase Noise @1 GHz (20 kHz offset): | -122 dBc/Hz |
| Type | Vector |
| Amplitude Modulation-Rate: | 6.2 MHz |
| Frequency: | 1 MHz to 6 GHz |
| Frequency Modulation-Rate @100 kHz Deviation: | 5 MHz |
| Frequency Switching (Typical): | ≤10 µs |
| IQ Modulation BW Internal/External: | 160 MHz |
| Output Power @1 GHz: | -130 dBm to +20 dBm |
| Phase Modulation-Maximum Deviation: | 10 rad |
| Sweep Mode: | Step List |
| Waveform Playback Memory: | 1024 Msa |
| M9381A | PXIe vector signal generator: 1 MHz to 3 or 6 GHz Includes: M9301A PXIe synthesizer M9310A PXIe source output M9311A PXIe digital vector modulator One day startup assistance Module interconnect cables Software; Example programs Product information on CD |
