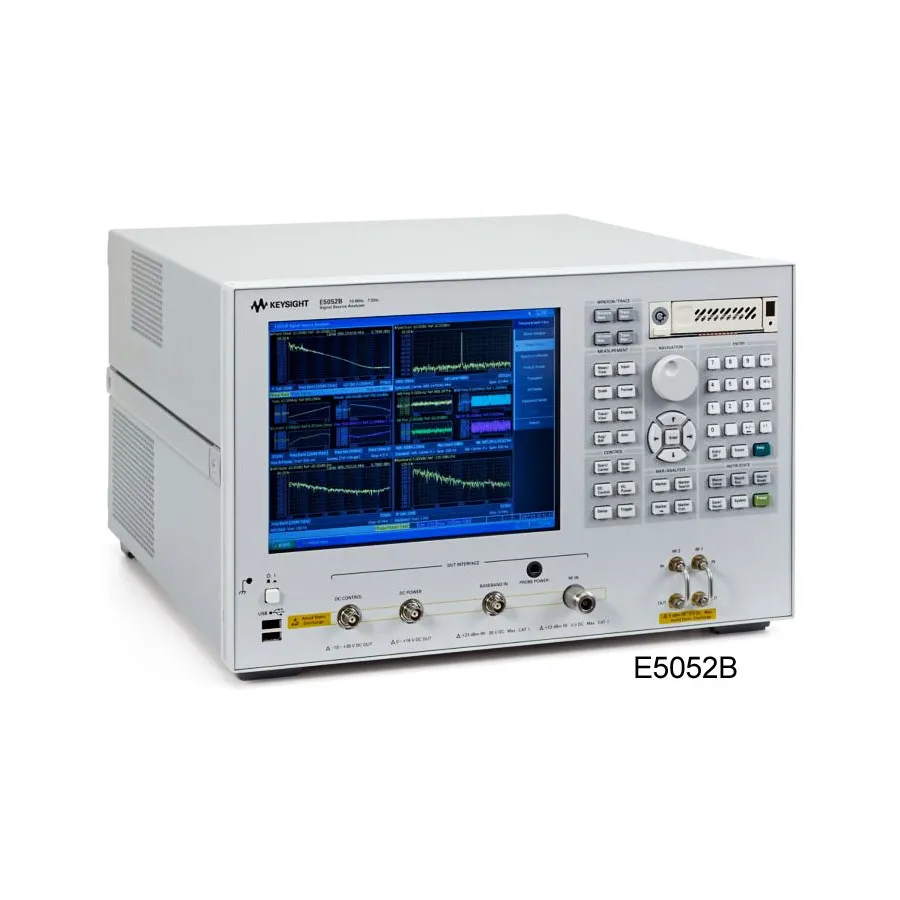

Keysight E5052B Signal Source Analyzer
Keysight E5052B аналізатор джерел сигналу
Запитати ціну
Keysight E5052B is a signal source analyzer for 10 MHz to 7 GHz with phase noise measurement, VCO characterization, and optional extension to 110 GHz.
Деталі продукту
| Модель | E5052B |
| Виробник | Keysight |
| Категорія | RF & Microwave Signal Generators |
| Наявність | На замовлення |
Опис
Огляд
Keysight E5052B — аналізатор джерел сигналу, розроблений для характеризації високочастотних джерел сигналу, генераторів та систем синхронізації. Працює від 10 МГц до 7 ГГц з опціональним розширенням до 26.5 ГГц (з E5053A) або 110 ГГц (з E5053A та мішерами Keysight 11970), E5052B забезпечує відмінну пропускну здатність та зручність використання для характеризації VCO та застосувань у високошвидкісних комунікаціях.
Основні характеристики
- Діапазон частот: 10 МГц - 7 ГГц (розширюється до 110 ГГц із аксесуарами)
- Вимірювання фазового шуму з надмалим рівнем шуму з використанням методу перехресної кореляції
- Одночасні вимірювання перехідних процесів для частоти, фази та потужності в часі
- Функція відеотригера для захоплення несподіваних змін частоти
- Дисплей з кількома вікнами для одночасного перегляду декількох результатів вимірювань
- Повна характеризація VCO із постійними джерелами живлення (-15 до +35 В для Vtune, 0-16 В для Vcc)
- Вимірювання джиттеру годинників з femtosecond розділенням
- Спектральний моніторинг до 15 МГц в режимі реального часу
Застосування
- RF, мікрохвильові та міліметрові генератори
- Характеризація та тестування VCO
- Системні референтні годинники та модулі синхронізації
- LAN модулі та системи високошвидкісного зв'язку
- Характеризація SerDes чипів
- Оцінка високошвидкісних перетворювачів даних (ADC/DAC)
- Оцінка джиттеру годинників у високошвидкісних комунікаціях
Характеристики
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 7 GHz |
| Noise Floor | -168 dB |
| Product Type | Benchtop |
| Series | E5052B Series |
| Display Type | 10.4" LCD |
| Includes | 10 MHz to 7 GHz Signal Source Analyzer, KeysightCare Assured First Year Support Return to Keysight Warranty - 1 year. |
| Minimum Frequency | 10 MHz |
| Warranty | 1 Year |
| Display Type | 10.4" LCD Touch Screen |
| Input Connector | Type-N (female), BNC (female), SMA (female), 36-pin D-sub (female), 24-pin D-sub (female) connector, 4 type-A (compatible with USB 2.0), 1 type-B USB, 10/100 base-T ethernet, 15-pin mini D-sub (female) |
| Interface | GP-IB, USB, LAN |
