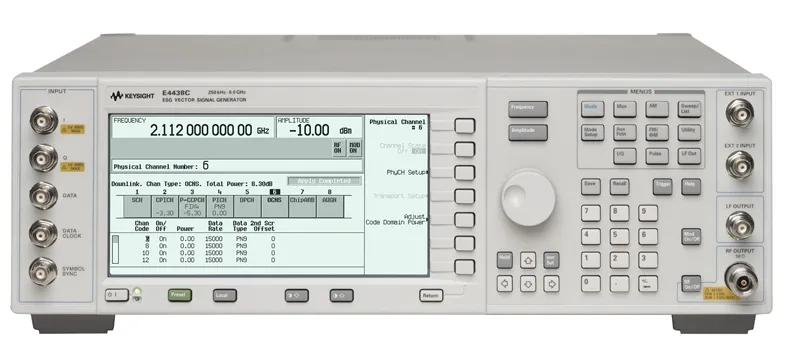

Keysight E4438C Vector Signal Generator

Огляд

Keysight E4438C — це генератор векторних сигналів, що поєднує видатну RF продуктивність з розширеним генеруванням базової смуги для надання каліброваних тестових сигналів на базовій смузі, IF та RF частотах до 6 ГГц. Його модульна архітектура забезпечує гнучку конфігурацію для різноманітних вимог тестування, від простого тестування спотворень до просунутої перевірки дизайну приймачів та виробництва великих обсягів.

Основні характеристики

• Діапазон частот: 250 кГц до 1, 2, 3, 4 або 6 ГГц (опціональна вибір)
• Вихідна потужність: +17 дБм
• Фазова шумність: <-134 дБc при 1 ГГц, зміщення 20 кГц (типова)
• Типи модуляції: AM, FM, фазова, імпульсна, ASK, FSK, MSK, PSK, QAM, користувацька I/Q
• Розгортання з кроком і списком для частоти та потужності
• 80 МГц дворежимний внутрішній генератор базової смуги: довільна форма хвилі та real-time I/Q
• 64 MSa пам'ять для відтворення хвилі та 1 GSa пам'ять для зберігання
• Створення сигналів: LTE, HSPA+, WiMAX, WLAN, DVB-H, GPS/GNSS через Signal Studio
• Інтерфейси: 10BaseT LAN та GPIB
• Драйвери SCPI та IVI-COM
• Зворотна сумісність з ESG, PSG та 8648 генераторами сигналів

Застосування

• Тестування систем бездротового зв'язку
• Генерування та перевірка сигналів базової смуги
• Дизайн та валідація приймачів
• Тестування виробництва великих обсягів
• Тестування цифрової та аналогової модуляції
• Багатоканальне генерування базової смуги з опціональними модулями
