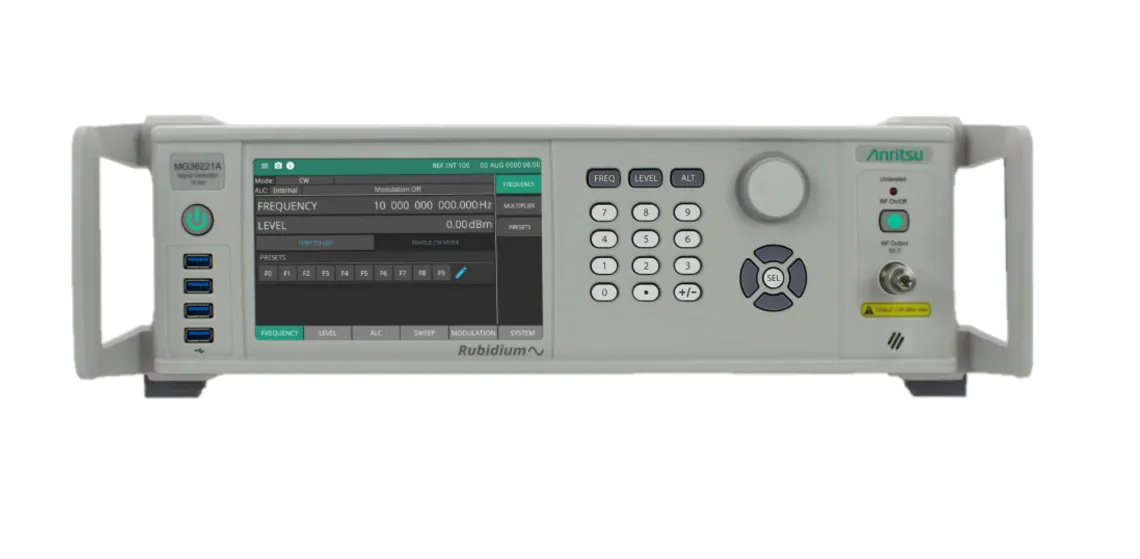

Anritsu MG36221A Signal Generator

Огляд

Anritsu MG36221A — генератор RF сигналів у діапазоні 9 kHz до 20 GHz з найменшою в галузі чистотою сигналу. Розроблений для точних тестових додатків, включаючи системи радарів, ланцюги приймачів та тестування цифрових перетворювачів з високою роздільною здатністю, MG36221A поєднує виключно низький фазовий шум з стабільністю атомного годинника завдяки опціональному внутрішньому рубідієвому еталону частоти або приймачу GNSS/GPS.

Основні характеристики

• Виключно низька однобічна фазова шум (SSB) -136 dBc/Hz (типово) та -140 dBc/Hz (виміряно) на 10 GHz з 10 kHz зміщення
• Стабільність атомного годинника з опціональним внутрішнім рубідієвим еталоном частоти та опціональним приймачем GNSS
• Дуже низька гармоніка (<-58 dBc) та дріб'язкові складові (<-63 dBc)
• AM, FM, PM та імпульсна модуляція з можливостями одночасної модуляції
• Опціональна можливість калібрування частоти та рівня на місці
• 7-дюймовий сенсорний екран з клавіатурою та джойстиком
• Декілька інтерфейсів дистанційного керування: USB 3.0, 10/100/1000 Ethernet, GPIB
• Розрізнення частоти до 0.001 Hz

Застосування

• Нелінійні вимірювання (P1 dB, IP2, IP3) для підсилювачів та змішувачів
• Джерело імпульсно-модульованого сигналу для тестування систем радарів
• Замінник локального генератора для тестування ланцюгів приймачів
• Високочастотне джерело синхронізації для тестування ADC/DAC з низькою фазовою шумом
• Еталон частоти для калібрування та метрологічних лабораторій
• Тестування двотонової інтермодуляції та інтерференції
