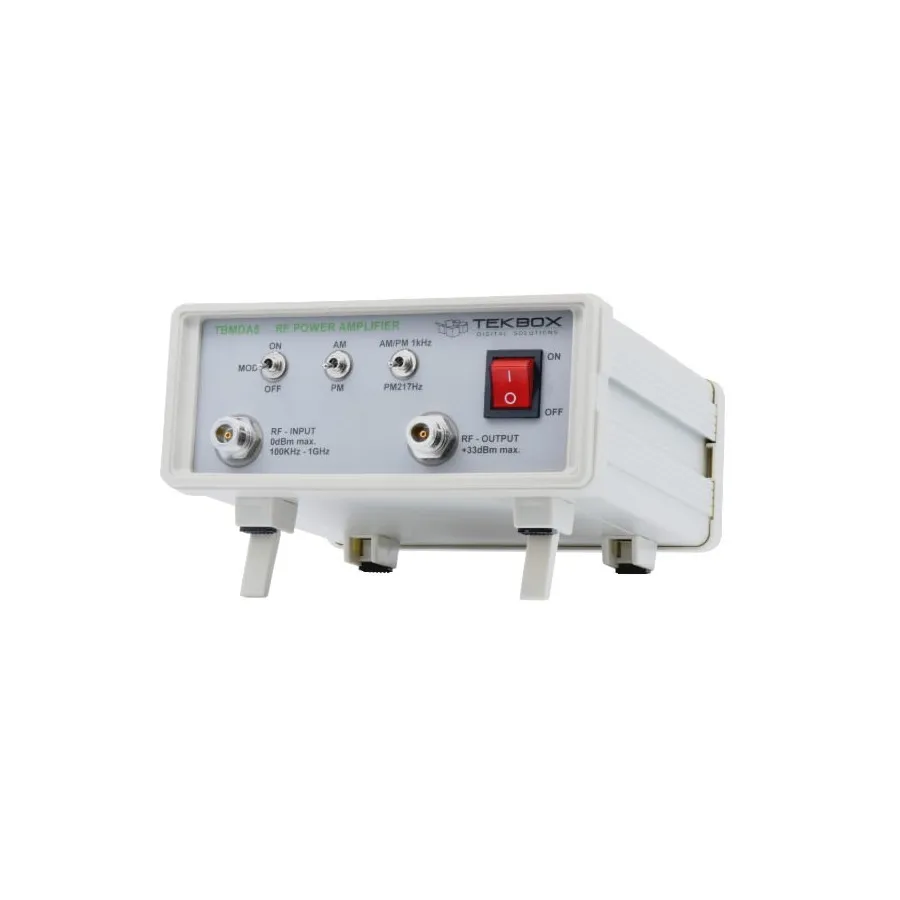

TekBox TBMDA5 Modulated Wideband Power Amplifier

Огляд

TekBox TBMDA5 — модульований широкосмуговий РЧ підсилювач, розроблений для забезпечення необхідної потужності, смуги пропускання та модуляції для тестування на стійкість до завад у провідниковому середовищі за допомогою мереж з'єднання/розкладення (CDNs) у діапазоні частот від 150 кГц до 400 МГц. Ідеальний для попередніх перевірок відповідності під час розробки продукту та може керуватися трекінговим генератором спектрального аналізатора.

Основні характеристики

• Діапазон частот: 150 кГц – 400 МГц (придатний від 100 кГц до 1.2 ГГц)
• Точка 1 dB стиснення: до 2.5W у діапазоні 150 кГц – 400 МГц
• Діапазон напруги живлення: 110V – 240V
• Вхідний / Вихідний імпеданс: 50 Ohm з N жіночим разъемом
• Достатній коефіцієнт посилення для досягнення максимальної вихідної потужності при 0 dBm входу від трекінгового генератора спектрального аналізатора
• CW підсилювач (без модуляції)
• 1 кГц, 80% AM модуляція
• 1 кГц, 50% імпульсна PM модуляція
• 217 Гц, 12.5% імпульсна PM модуляція для імітації TDMA шуму
• Генерує рівні тестування Клас 1 та Клас 2 відповідно до ISO / EN 61000-4-6

Застосування

• Загально-призначений широкосмуговий РЧ підсилювач
• Широкосмуговий РЧ підсилювач для тестування на стійкість до завад у провідниковому середовищі, управління CDNs або BCI-зондами
• Широкосмуговий РЧ підсилювач для радіаційного тестування на стійкість до завад, управління ближньопольовими зондами
• Широкосмуговий РЧ підсилювач для радіаційного тестування на стійкість до завад, управління TEM Cells

Комплектація

• 2× 75см кабелі N-male до N-male
• 30 dB / 10W attenuator з N-connectors
• Кабель живлення
