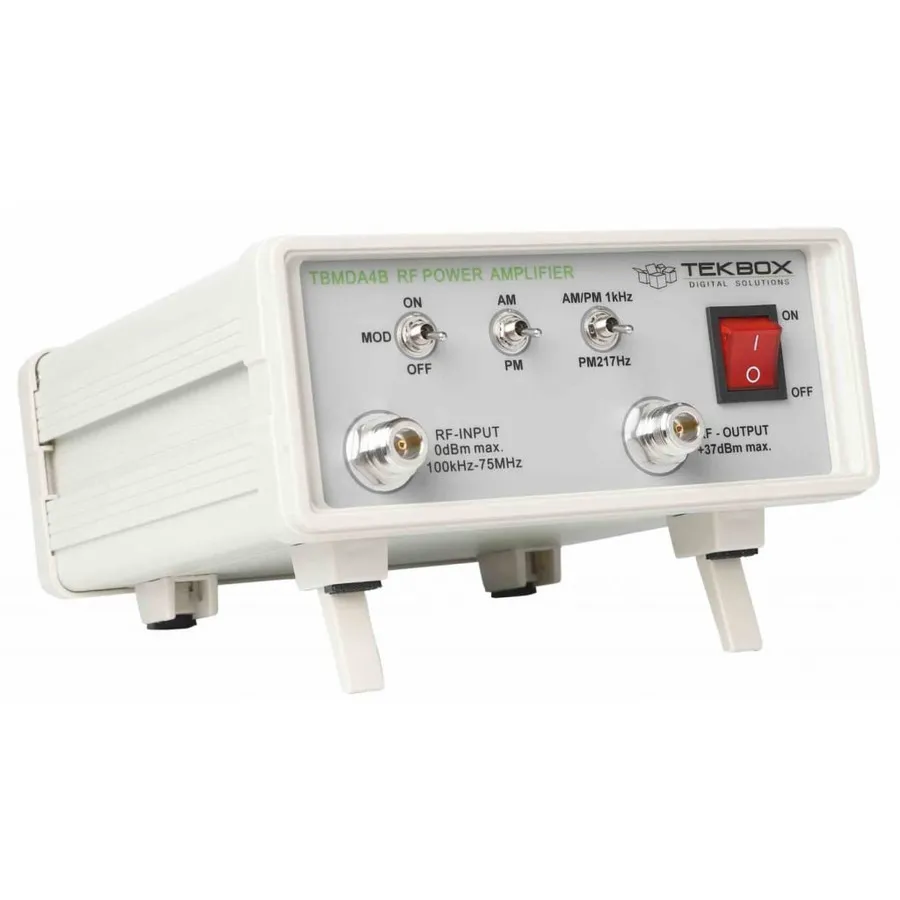

TekBox TBMDA4B Modulated Wideband Power Amplifier
TekBox TBMDA4B модульований широкосмуговий потужний підсилювач
Запитати ціну
TekBox TBMDA4B is a modulated wideband power amplifier (100 kHz – 75 MHz) with AM/PM modulation for immunity testing, generating up to 5W output.
Деталі продукту
| Модель | TBMDA4B |
| Виробник | TekBox |
| Категорія | RF Amplifiers |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBMDA4B — модульований широкосмуговий РЧ підсилювач, розроблений для створення недорогого джерела сигналу для тестування на стійкість до завад електронних компонентів та пристроїв. Охоплює діапазон частот від 100 кГц до 75 МГц і може підсилити вихідну потужність трекінгового генератора до 5W. Ідеальний додаток до TBMDA3, який охоплює 10 МГц до 1 ГГц.
Основні характеристики
- Діапазон частот: 100 кГц – 75 МГц
- Діапазон вхідної потужності: -20 dBm до -10 dBm
- Вхідна потужність: до 5W
- CW підсилювач (без модуляції)
- 1 кГц, 80% AM модуляція
- 1 кГц, 50% імпульсна модуляція
- 217 Гц, 12.5% імпульсна модуляція для імітації TDMA шуму мобільних телефонів
Застосування
- Загально-призначений підсилювач для тестування на стійкість до завад
- Джерело сигналу для тестування на стійкість до завад, керований трекінговим генератором спектрального аналізатора
- Управління ближньопольовими зондами для пошуку чутливих місць в електронних схемах
- Створення електричних полів до 550V/m при управлінні Tekbox TEM Cell TBTC0; 300V/m з TBTC1; 150V/m з TBTC2; 100V/m з TBTC3
Комплектація
- 2× 75см кабелі N-male до N-male
- 30dB / 10W Attenuator з N-connectors
- US кабель живлення
Характеристики
| Amplifier Type | Wideband Modulated |
| Maximum Frequency | 70 MHz |
| Minimum Frequency | 100 kHz |
| Series | TBMDA Series |
| Includes | Modulated power amplifier, (2) 75cm N(m-m) cables, 30dB / 10W Attenuator with N-connectors, US power cord |
