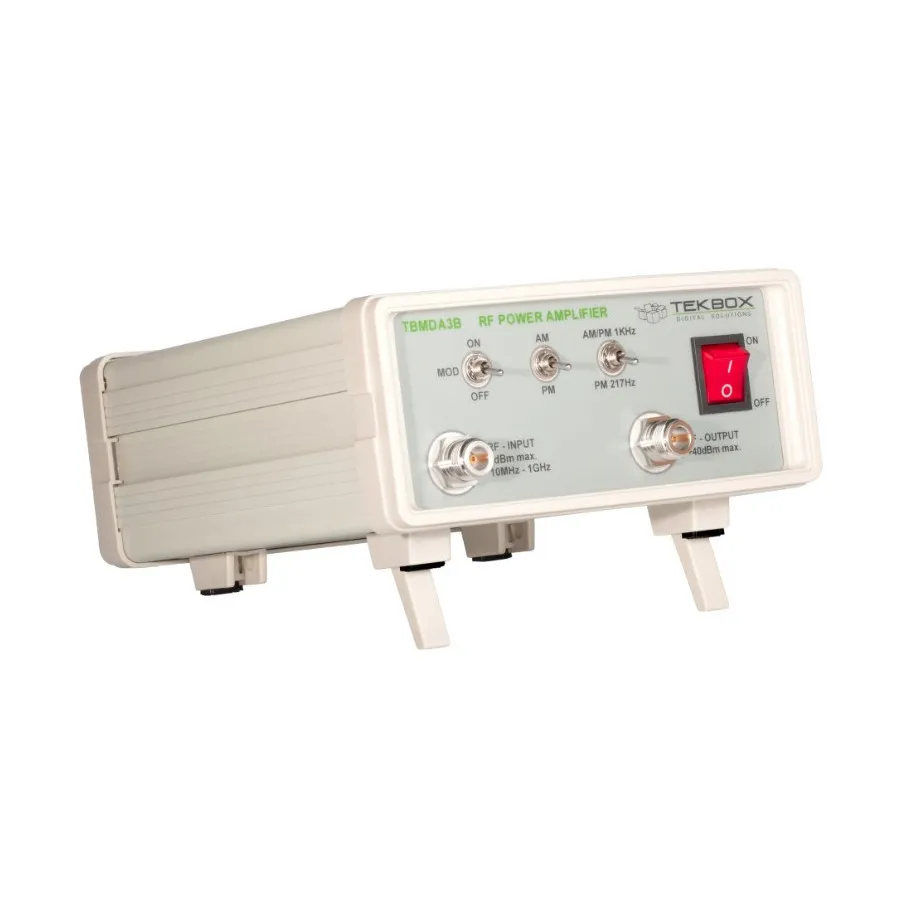

TekBox TBMDA3B Modulated Wideband Power Amplifier

Огляд

TBMDA3B — недорогий модульований широкосмуговий підсилювач потужності, розроблений для забезпечення RF джерела потужності для попередньої перевірки відповідності тестування стійкості електронних блоків та продуктів. Працює від 10 МГц до 1 ГГц, видає до 8W насиченої вихідної потужності при керуванні вхідною потужністю менше 0 dBm. Підсилювач ідеально підходить для керування близькопольними зондами TekBox або генерування потужних електричних полів для тестування радіаційної стійкості в TEM осередках.

Основні характеристики

• Діапазон частот: 10 МГц–1 ГГц (використовується від 5 МГц до 1,1 ГГц)
• Малосигнальний коефіцієнт посилення: 42,5 dB типово
• Насичена вихідна потужність: до 8W
• Рівномірність посилення: 2,5 dB типово
• Вхідний/вихідний імпеданс: 50 Ом роз'єми N-типу мама
• Вбудована AM модуляція 1 кГц, 80%
• Імпульсна модуляція: 50% коефіцієнт заповнення на 1 кГц
• Імітація TDMA: 217 Гц, 12,5% коефіцієнт заповнення
• Напруга живлення: 110В–240В
• Споживання потужності: 25W при 220В
• Робоча температура: -20°C до 50°C

Застосування

• Попередня перевірка відповідності тестування стійкості для електронних продуктів
• Широкосмуговий RF підсилювач потужності для тестування проведеної стійкості з CDN або BCI зондами
• Тестування радіаційної стійкості з близькопольними зондами
• Тестування радіаційної стійкості з TEM осередками
• Генерація електричного поля до 700V/m з TBTC0, 400V/m з TBTC1, 200V/m з TBTC2 або 130V/m з TBTC3

Комплектація

• Модульований підсилювач потужності
• 2x кабелі 75см N-мама на N-мама
• 6 dB аттенюатор
• 30 dB / 10W аттенюатор з роз'ємами N-типу
• Кабель живлення
