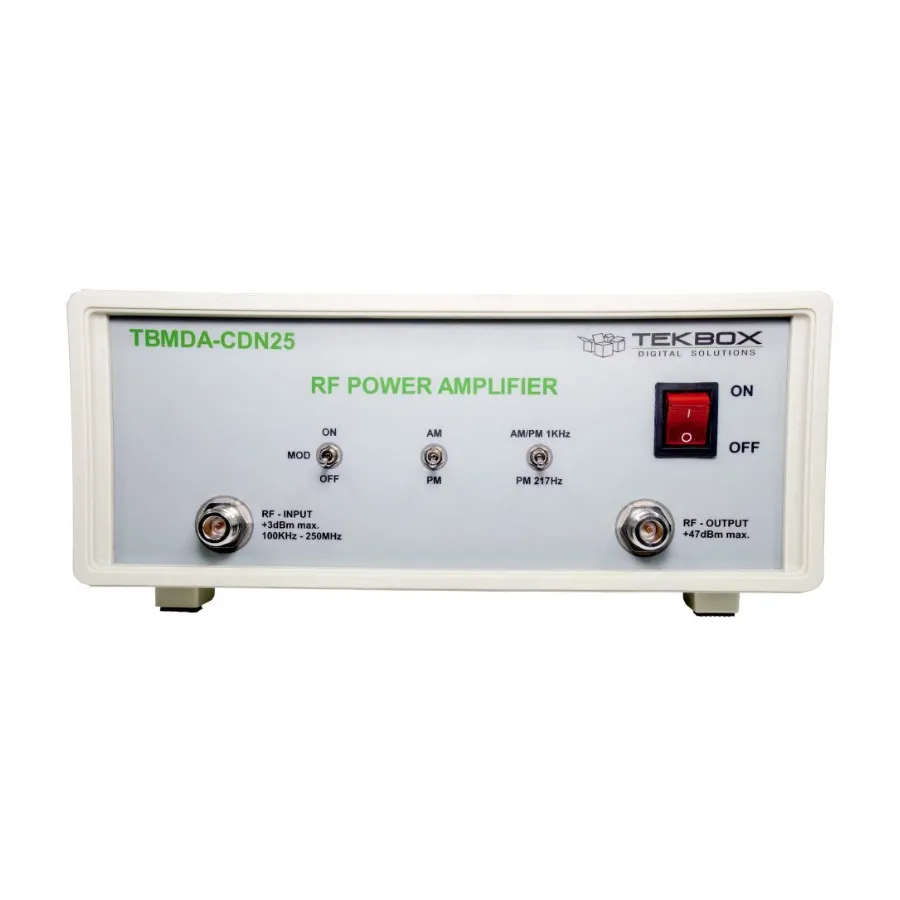

TekBox TBMDA-CDN25 Modulated Wideband Power Amplifier

Огляд

TBMDA-CDN25 модульований підсилювач забезпечує необхідну потужність, смугу пропускання та модуляцію для тестування проведеної стійкості за допомогою CDN та BCI зондів у діапазоні частот від 100 кГц до 250 МГц. З точкою компресії 1 dB до 25W, він може генерувати рівні тестування класу 1, 2, 3 та X відповідно до ISO/EN 61000-4-6.

Основні характеристики

• Діапазон частот: 100 кГц–250 МГц
• Малосигнальний коефіцієнт посилення: 47 dB типово
• Вихідна потужність: 25W при точці компресії 1 dB
• Рівномірність посилення: 3,5 dB типово
• Вхідний/вихідний імпеданс: 50 Ом роз'єми N-типу мама
• Вбудована AM модуляція 1 кГц, 80%
• Імпульсна модуляція: 50% коефіцієнт заповнення на 1 кГц
• Імітація TDMA: 217 Гц, 12,5% коефіцієнт заповнення
• Напруга живлення: 110В–240В
• Споживання потужності: 108W при 220В
• Робоча температура: -20°C до 50°C

Застосування

• Тестування проведеної стійкості за ISO/EN 61000-4-6 за допомогою CDN або BCI зондів
• Універсальний широкосмуговий RF підсилювач потужності
• Тестування радіаційної стійкості з близькопольними зондами
• Тестування радіаційної стійкості з TEM осередками

Комплектація

• Модульований підсилювач потужності
• 2x кабелі 75см N-мама на N-мама
• 6 dB аттенюатор
• 30 dB / 50W аттенюатор з роз'ємами N-типу
