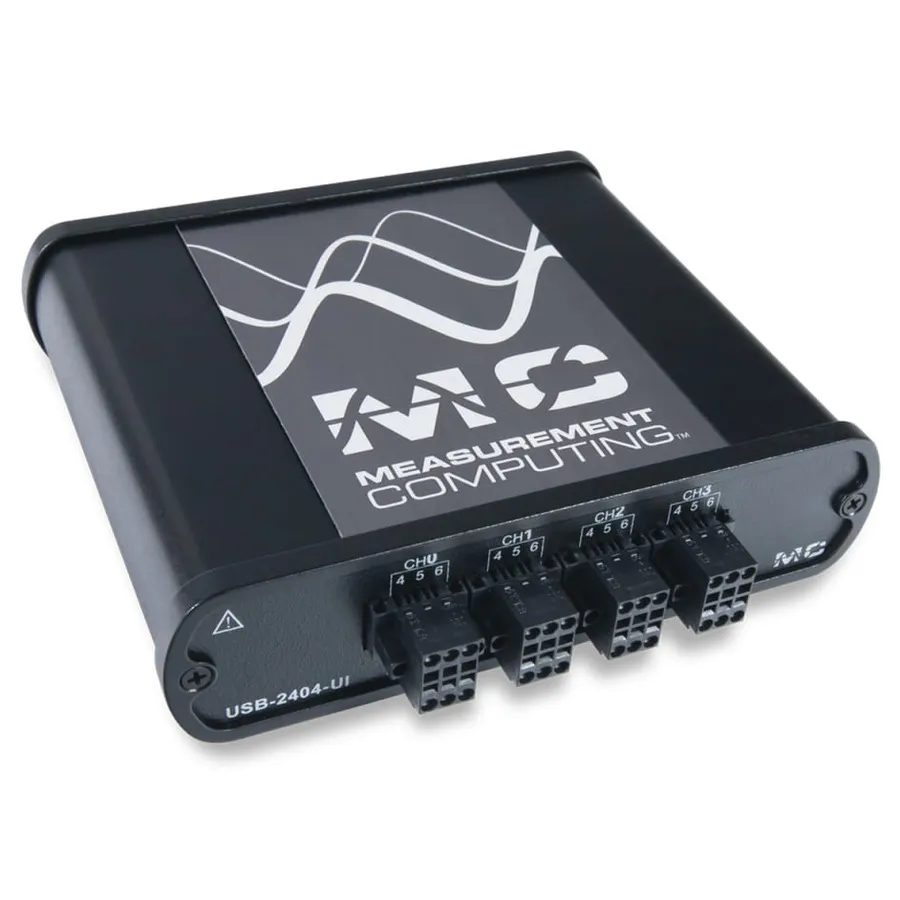

Digilent USB-2404-UI Universal Input USB DAQ Device

Огляд

Диджилент USB-2404-UI — це прецизійний 24-бітний універсальний вхідний пристрій збору даних, розроблений для багатоцільових додатків тестування та вимірювання. Він підтримує широкий спектр типів датчиків, включаючи термопари, RTDs, тензодатчики та живлені датчики, що робить його ідеальним для складних сценаріїв вимірювання, що вимагають високої роздільної здатності та кількох типів входів.

Основні характеристики

• 4 одночасних аналогових входи з 24-бітною роздільною здатністю
• Частота дискретизації 100 S/s на канал з фільтром anti-alias
• Кілька програмованих діапазонів напруги: ±60 В, ±15 В, ±10 В, ±4 В, ±1 В, ±125 мВ
• Ізоляція канал-канал (250 Vrms) для захисту від скачків напруги
• Ізоляція система-хост (250 Vrms) для усунення помилок вимірювання від петель заземлення
• Підтримує вимірювання напруги, струму, термопари, RTD (4-дротова та 3-дротова), опору (4-дротова та 2-дротова) та датчиків на основі містка
• Один АЦП на вхідний канал для одночасної дискретизації
• Не потребує зовнішнього живлення — живлення через USB
• Придатний для використання в приміщенні; може використовуватися на відкритому повітрі в належному кожусі
• Програмне забезпечення DAQami для логування та візуалізації даних
• Драйвери для LabVIEW, MATLAB, Python, Visual C++, C# та Visual Basic .NET

Застосування

• Вимірювання температури з термопарами та датчиками RTD
• Набирання сигналу тензодатчика та датчика деформації
• Точне вимірювання напруги та струму
• Моніторинг навколишнього середовища та промислових процесів
• Лабораторні та польові додатки тестування
• Збір даних для досліджень та розробок

Комплектація

• USB кабель
• Друкована вставка Software Quick Start
