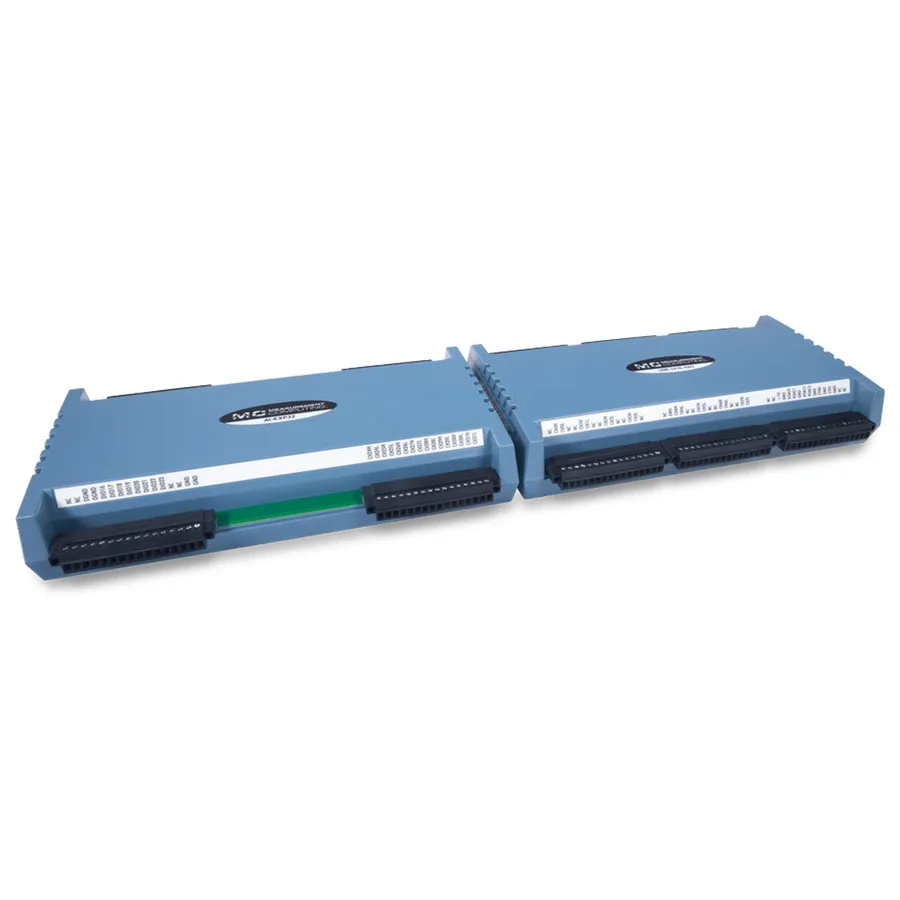

Digilent 6069-471-005 USB-2416-4AO and AI-EXP32 Data Acquisition Bundle

Огляд

Комплект USB-2416-4AO та AI-EXP32 забезпечує розширювальне вимірювання термопари та напруги з інтегрованою функціональністю аналогового виходу. Основний модуль пропонує 32 однозарядні/16 диференціальних аналогових входів, чотири 16-бітні аналогові виходи (±10 В), вісім ліній цифрового введення-виведення та два 32-бітні лічильники входів. Розширювальна одиниця AI-EXP32 додає 32 додаткові однозарядні або 16 диференціальних аналогових входів, плюс 16 додаткових ліній цифрового введення-виведення. Обидві одиниці калібруються на заводі за допомогою процесу NIST-сумісної калібрування та підтримують калібрування користувачем на місці.

Основні характеристики

• Розширювальне вимірювання термопари та напруги
• Типи термопари: J, K, R, S, T, N, E, B
• Кілька вхідних діапазонів: ±20 В, ±10 В, ±5 В, ±2,5 В, ±1,25 В, ±625 мВ, ±312,5 мВ, ±156,25 мВ, ±78,125 мВ
• 24-бітна розділеність аналогового входу
• Швидкість вибірки до 1 kS/s
• Чотири 16-бітні аналогові виходи з діапазоном ±10 В
• Вісім ліній цифрового введення-виведення (24 загалом з AI-EXP32)
• Два входи лічильника, що приймають частоти до 1 МГц
• Пряме докування між USB-2416-4AO та AI-EXP32
• Підтримувані операційні системи: Windows 11/10/8/7/Vista/XP (32/64-розрядні) та Linux

Застосування

• Вимірювання та логування температури термопари
• Збір даних багатоканальної напруги
• Моніторинг та контроль процесу
• Лабораторне та промислове тестування
