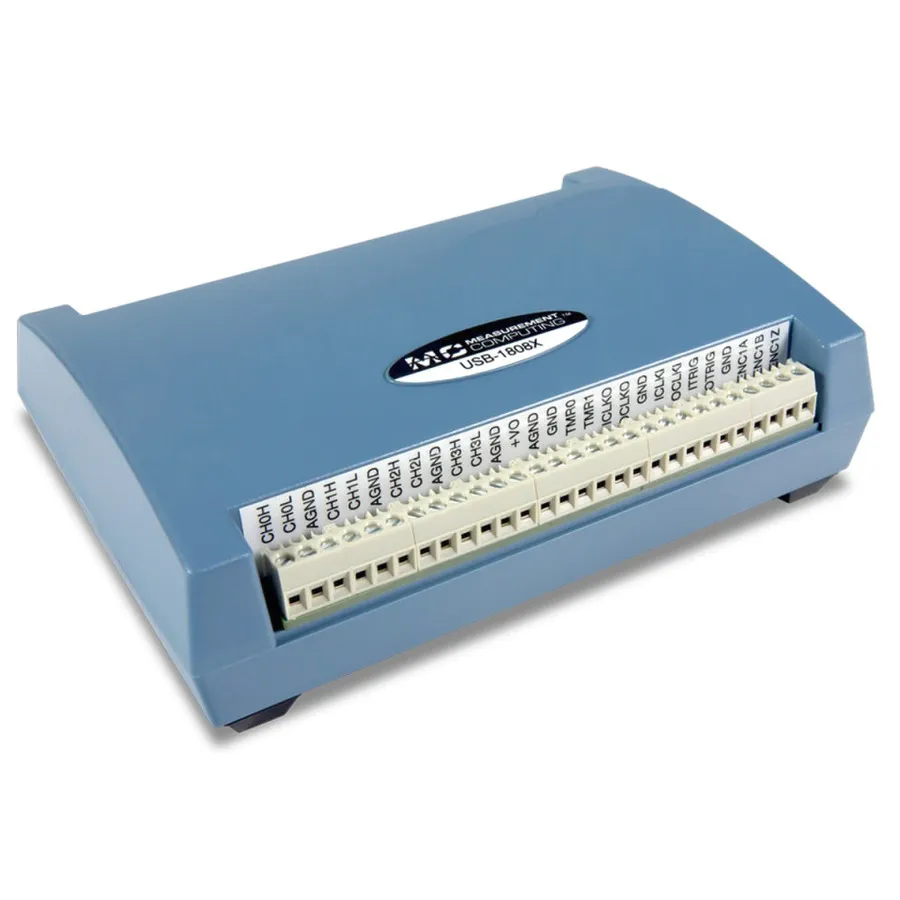

Digilent USB-1808X Multifunction USB DAQ Device

Огляд

Диджилент USB-1808X — це універсальний високопродуктивний пристрій збору даних, розроблений для додатків, що вимагають одночасного дискретизування кількох аналогових та цифрових сигналів. З 18-бітною роздільною здатністю, дискретизацією 200 kS/s на канал та підтримкою входів квадратурного кодувальника, він забезпечує точність та гнучкість, необхідні для складних завдань вимірювання та генерування сигналів.

Основні характеристики

• 8 одночасних аналогових входів з 18-бітною роздільною здатністю, налаштовуваних на канал як диференціальних або однокінцевих
• Частота дискретизації 200 kS/s на канал з кількома діапазонами напруги (±10 В, ±5 В, 0-10 В, 0-5 В)
• 2 аналогові вихідні канали з 16-бітною роздільною здатністю та частотою оновлення 500 kS/s
• 4 окремо налаштовані цифрові лінії введення-виведення
• 2 входи лічильника, що підтримують частоту до 50 MHz з режимами Totalize, Period Measurement та Pulse-width measurement
• 2 входи квадратурного кодувальника з підтримкою режимів підрахунку X1, X2 та X4 та частотою імпульсу до 50 MHz
• 2 таймерні виходи з програмованою шириною імпульсу до 10 ns та частотою імпульсу до 50 MHz
• Зовнішні входи/виходи годинника для гнучкого контролю темпу
• Можливості цифрового та шаблонного спрацьовування
• Гвинтові клеми для сигнальних входів/виходів
• Калібрування на заводі з процесом NIST-traceable
• Підтримка програмного забезпечення включає DAQami, LabVIEW, MATLAB, Python та драйвери C#

Застосування

• Точне збирання даних в лабораторних та дослідницьких середовищах
• Керування рухом та вимірювання зворотного зв'язку кодувальника
• Обробка та набирання сенсорних сигналів
• Промислове тестування та моніторинг процесів
• Розробка та валідація вбудованих систем

Комплектація

• USB кабель
• Друкована вставка DAQami Quick Start
