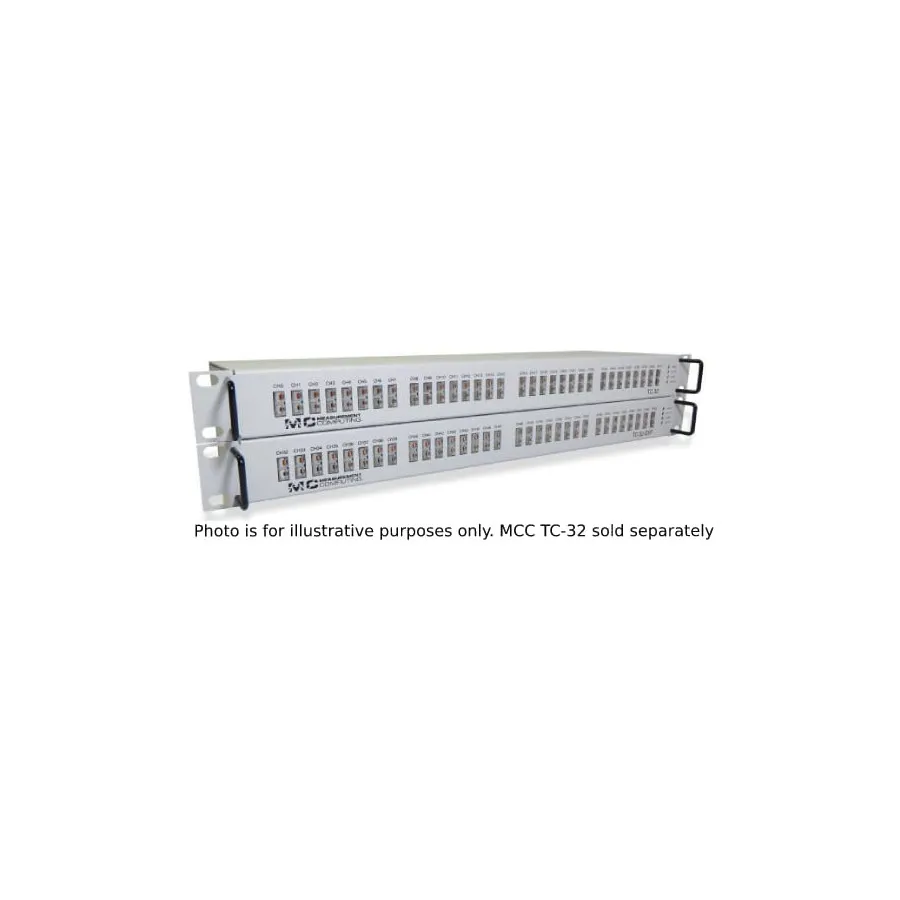

Digilent TC-32-EXP Thermocouple Expansion Module
Digilent TC-32-EXP модуль розширення термопари
Digilent TC-32-EXP expansion module adds 32 thermocouple inputs to TC-32 for 64 total channels with 24-bit resolution and cold junction compensation.
Опис
Огляд
Digilent TC-32-EXP — це модуль розширення для системи вимірювання термопари Digilent TC-32. Він додає 32 диференціальних входи термопари, доводячи загальну кількість каналів до 64. Модуль містить два незалежних 24-бітних АЦП та включає виявлення розірваної термопари для діагностики системи.
Основні характеристики
- Додає 32 диференціальних входи термопари до TC-32 (загальна ємність: 64 канали)
- Два 24-бітних АЦП (один на 16 входів) для незалежних вимірювань
- 3 відліки на секунду
- Підтримка типів термопар J, K, R, S, T, N, E та B (вибір програмно на канал)
- Вбудований датчик компенсації холодного спаю на кожному вході
- Виявлення розірваної термопари для ідентифікації несправностей
- Ізоляція поля від хосту на каналах термопари
- Розійм 50-контактної стрічкової лінії для з'єднань цифрового вводу-виводу
- Живлення безпосередньо від блока TC-32
Цифровий вводо-вивід
Забезпечує 8 входів з 500 читання портів на секунду або можливістю читання окремих бітів, та 32 електрично ізольовані виходи. Кожен вхід включає резистор 100 кΩ. Усі біти DIO мають внутрішні 5V резистори, які можна відключити за допомогою слайдерів на задній панелі.
Комплектація
- 40-контактний стрічковий кабель для з'єднання TC-32
Характеристики
| Alternate Product Number | 6069-410-027 |
| Type | Expansion Module |
