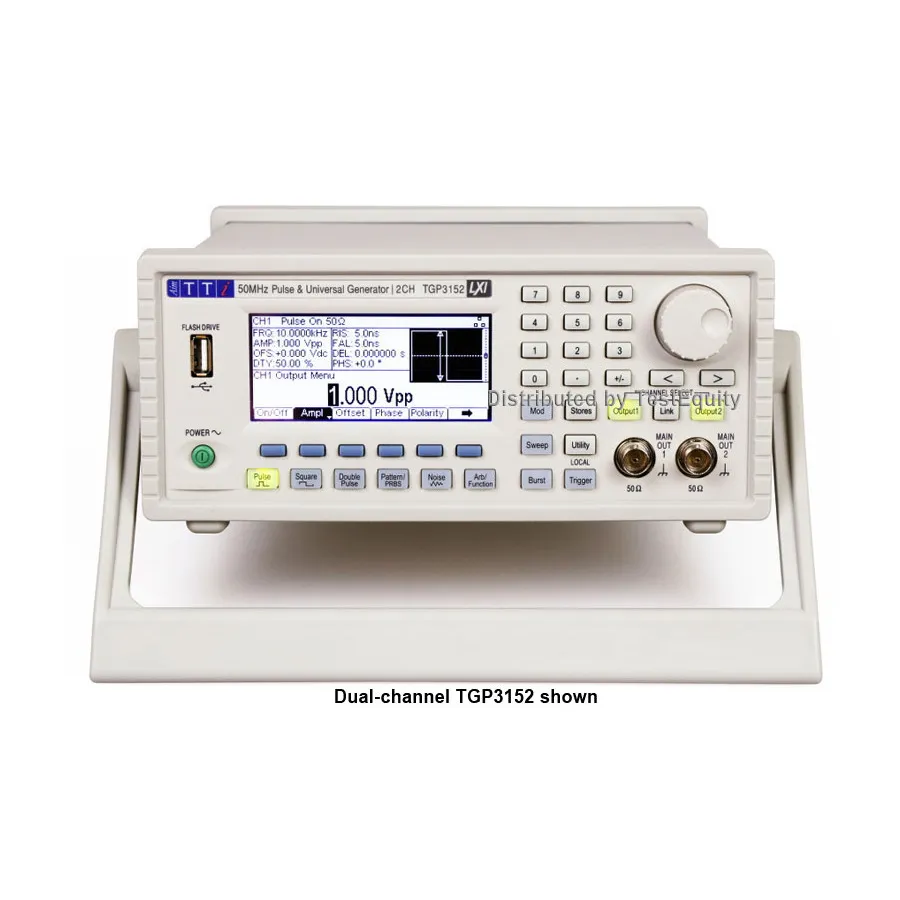

Aim TTi TGP3151 Pulse and Universal Generator

Огляд

Aim TTi TGP3151 — це справжній генератор імпульсів та універсальний генератор хвиль, який використовує повністю цифрові технології. На відміну від генераторів функцій на основі DDS, він генерує імпульси до 50 МГц з дуже низьким джитером та високою розділенням ширини та затримки (100пс). Він може працювати в асинхронному режимі запуску або як комплексний генератор шуму та довільних хвильних форм.

Основні характеристики

• Справжня генерація імпульсів від 1 мГц до 50 МГц з мінімальним часом наростання 5нс
• Розділення періоду імпульсу, ширини та затримки 100пс або 11 цифр
• Незалежно змінювані часи наростання та спаду від 5нс до 800 секунд
• Асинхронна робота з низьким джитером з зовнішнім запуском та реконструкцією імпульсу
• Висока вихідна потужність: 20V pk-pk у невідповідаючому навантаженні 50 Ohm
• Режими модуляції імпульсів: AM, FM, PM, FSK, BPSK, SUM, PWM, PDM
• Операція з запуском вибуху та закриття з внутрішніми або зовнішніми джерелами
• Повний генератор шуму до 25 МГц зі змінним коефіцієнтом гребеня
• 16 стандартних типів хвильних форм плюс довільна генерація при 800 MS/s з 16-бітною розділенням
• Синусоїдальні хвилі до 50 МГц з лінійними та логарифмічними розгортаннями
• Стандартні інтерфейси USB та LXI; опціональний інтерфейс GPIB
• Програмне забезпечення Waveform Manager Plus для створення хвильних форм на базі Windows
• Гарантія на три роки

Застосування

• Стрес-тестування конструкцій з визначеним джитером та затримкою
• Імітація частоти тактування з безперебійною зміною параметрів
• Генерація шаблонів даних для тестування послідовного зв'язку
• Обробка асинхронного імпульсного сигналу
• Дослідження швидкості наростання Op Amp та асиметричних характеристик
• Тестування затримки поширення
