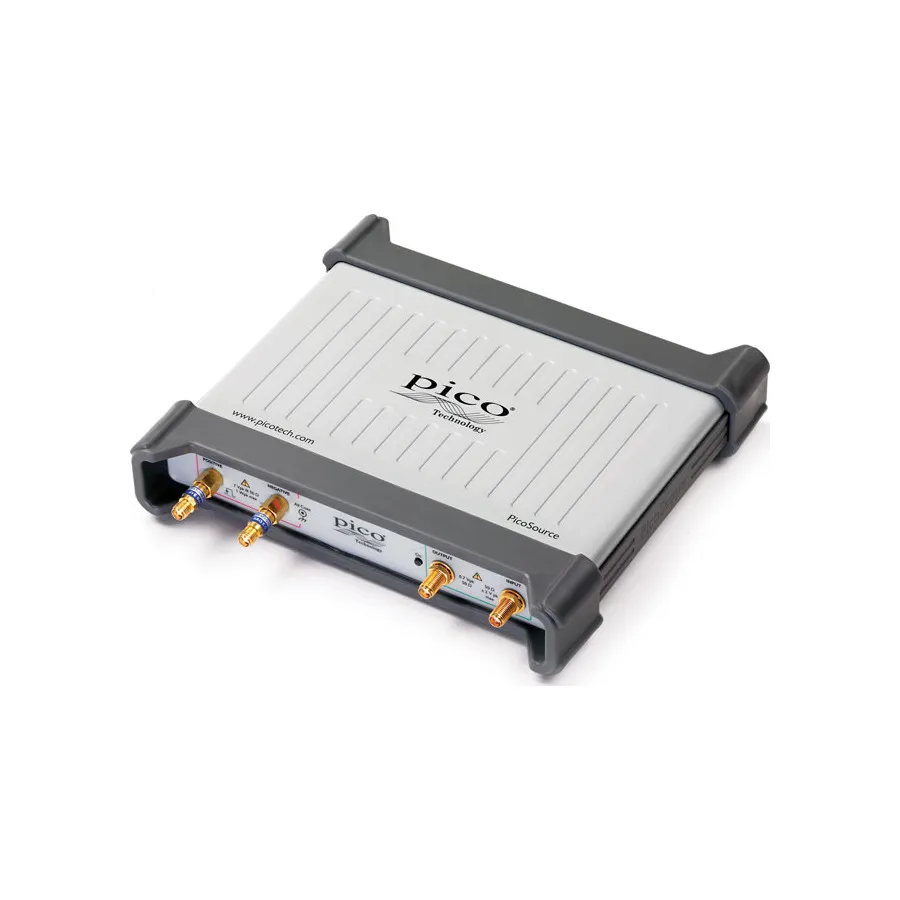

Pico Technology PG911 Pulse Generator

Огляд

Pico Technology PG911 — портативний генератор імпульсів на базі USB, розроблений для вимірювань передачи та рефлектометрії в часовій та спектральній області. Він поєднує низьконестійкість диференціального виходу з універсальністю внутрішнього синхронізатора для автономної роботи, що робить його ідеальним для тестування гігабітних диференціальних з'єднувачів та систем.

Основні характеристики

• Два диференціальних канали виходу, оптимізовані для широкого спектра вмісту
• Максимальна частота імпульсу: 1 ГГц
• Тривалість імпульсу: 200 нс до 4 мікросекунди (регульована)
• Внутрішній синхронізатор: період від 1 мікросекунди до 1 секунди (регульований)
• Інтегровані 50 Ом SMA(f) виходи з відновлюючого діода
• Час переходу імпульсу: < 60 пс (однополюсний)
• Амплітуда виходу: 2.5 В до 7 В (змінна)
• Синхронізація часу: ±1 нс кроками 1 пс
• Нестабільність: типово 3.0 пс RMS відносно зовнішнього тригера
• Поставляються 20 дБ 10 ГГц SMA(m-f) ослаблювачі
• Живлення та управління через USB 2.0

Застосування

• Вимірювання рефлектометрії в часовій області (TDR)
• Спектральні та вимірювання передачи
• Тестування гігабітних диференціальних з'єднувачів (SATA, USB 3, HDMI, Ethernet)
• Характеризація та тестування схеми на стійкість
• Синхронізація та тригерування осцилоскопа

Комплектація

• Диск з програмним забезпеченням PicoSource PG900
• Посібник швидкого запуску
• Адаптер AC в DC (5 В DC при 2 А, універсальний вхід)
• Кабель USB 2.0 (1,8 м)
• RF комбінований ключ PicoWrench
• Чохол для зберігання та транспортування
• Ослаблювач TA173 10 ГГц 20 дБ SMA(m-f) (упаковка 2 шт)
