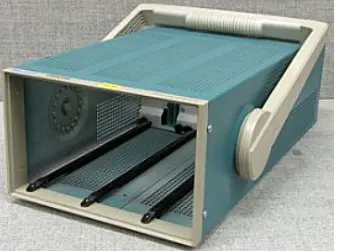

Tektronix TM503B Power Module
Tektronix TM503B модуль живлення
Запитати ціну
Tektronix TM503B is a power module mainframe configurable with over 50 TM500 and TM5000 series plug-in modules for flexible test applications.
Деталі продукту
| Модель | TM503B |
| Виробник | Tektronix |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TM503B — це модуль живлення, який забезпечує основу для модульної архітектури приладів. Він приймає понад 50 типів модулів серії TM500 та TM5000, включаючи генератори функцій та матриці комутації, що робить його придатним для портативних тестових станцій та автоматизованих наборів виробничих випробувань.
Основні характеристики
- Налаштовується з понад 50 типами модулів серії TM500 та TM5000
- Підтримує генератори функцій, матриці комутації та інші прилади вимірювання
- Компактне модульне рішення для гнучких конфігурацій тестування
- Багатонапруга: 100, 120, 220, 240 В змінного струму
- Вхідна потужність обмежена менше 150 Вт
Діапазони напруги
| Діапазон | Напруга | Запобіжник |
|---|---|---|
| 100 | 90-110 В змінного струму | 1,6 A SLOW 250V |
| 120 | 108-132 В змінного струму | 1,6 A SLOW 250V |
| 220 | 198-242 В змінного струму | 0,8 A SLOW 250V |
| 240 | 216-250 В змінного струму | 0,8 A SLOW 250V |
Застосування
- Портативні тестові станції
- Автоматизовані набори виробничих випробувань
- Налаштовувані системи вимірювання
Характеристики
| Module Compatibility | TM500 and TM5000 series plug-in modules |
| Compatible Module Types | Over 50 types including function generators, switching matrices |
| Input Voltage Options | 100, 120, 220, 240 Vac |
| Voltage Range 100V | 90-110 Vac, 1.6A SLOW 250V fuse |
| Voltage Range 120V | 108-132 Vac, 1.6A SLOW 250V fuse |
| Voltage Range 220V | 198-242 Vac, 0.8A SLOW 250V fuse |
| Voltage Range 240V | 216-250 Vac, 0.8A SLOW 250V fuse |
| Maximum Input Power | <150 watts |
| Maximum Input DC Voltage | <60 Vdc |
| Maximum AC Peak-to-Peak Voltage | <42.4 Vac pk-pk |
