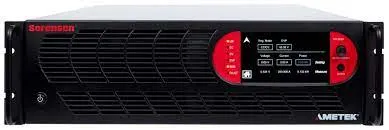

Sorensen SGX600X25D-R Modular DC Power Supply
Sorensen SGX600X25D-R модульний блок живлення постійного струму
Запитати ціну
Sorensen SGX600X25D-R is a modular programmable DC power supply with high power density, exceptional load transient response, and industry-leading performance.
Деталі продукту
| Модель | SGX600X25D-R |
| Виробник | Sorensen |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Sorensen SGX600X25D-R входить до серії модульних блоків живлення постійного струму SGX, що представляє наступне покоління потужних програмованих блоків живлення. Серія SGX розроблена для винятково швидкого відгуку на зміни навантаження, низького шуму та найвищої щільності потужності. Модульна архітектура дозволяє гнучку конфігурацію для задоволення різних вимог до потужності.
Основні характеристики
- Модульна конструкція для гнучкої конфігурації потужності
- Висока щільність потужності в компактному корпусі
- Швидкий відгук на зміни навантаження з захистом напруги
- Низька пульсація та характеристики шуму
- Інтуїтивний інтерфейс дисплея з сенсорним екраном
- Паралельна конфігурація до 150 кВт з кількома блоками
- Вдосконалене послідовне управління та системне керування
- Стандартні інтерфейси LXI Ethernet та RS-232, опційний GPIB
- Вентилятори охолодження зі змінною швидкістю, керовані температурою
- Дизайн з передньою та бічною подачею повітря для укладання без зазорів
Застосування
- Тестування при вигоранні
- Тестування відповідності
- Дослідження матеріалів та аналіз
- Промислове управління процесом
- Перевірка та тестування продукту
- Тестування електроніки автомобілів
- Системи автоматизованого тестування (ATE)
- Зарядка та кондиціонування батарей
Характеристики
| Remote Sense | Terminals are provided to sense output voltage at point of load. Maximum line drop 5% of rated voltage per line for 40 - 100V models, line drop 1V of rated voltage per line for 10-20V models, 1.5V for 30V models, 2% of rated voltage per line for models 160V and greater. (Greater line drop is allowed, but output regulation specifications no longer apply). |
| Parallel Operation | Up to 5 units may be paralleled for additional current within the power supply single-unit specifications, with exception of the DC output current set accuracy. Additional paralleled SG units will add 0.3% inaccuracy per unit. |
| Series Operation | Up to 2 units |
| Feature | Parameter |
| Frequency | 47 – 63Hz, 400Hz (400Hz @ 208VAC, for 6U units is optional modification and does not carry CE, UL or CSA markings) |
| Width | 3U Models (10V - 30V): 19.00 in (48.3 cm) 3U Models (40V - 1000V): 19.00 in (48.3 cm) 6U Models (60V - 600V): 19.00 in (48.3 cm) |
| Depth | 3U Models (10V - 30V): 28.0 in (71.1 cm) 3U Models (40V - 1000V): 26.3 in (66.8 cm) 6U Models (60V - 600V): 27.1 in (68.8 cm) |
| Height | 3U Models (10V - 30V): 5.25 in (13.3 cm) 3U Models (40V - 1000V): 5.25 in (13.3 cm) 6U Models (60V - 600V): 10.5 in (26.7 cm) |
| Weight | 3U Models (10V - 30V): (4kW, 10V 15V) ≈<65 lbs (29 kg) (5kW, 20V 30V) ≈<65 lbs (29 kg) (8kW, 10V 15V) ≈<85 lbs (39 kg) (10kW, 20V 30V) ≈<85 lbs (39 kg) (12kW, 10V 15V) ≈<110 lbs (50kg) (15kW, 20V 30V) ≈<110 lbs (50kg) 3U Models (40V - 1000V): (5kW) ≈ ≤60 lbs (27 kg) (10kW) ≈ ≤75 lbs (34 kg) (15kW) ≈≤90 lbs (41 kg) 6U Models (60V - 600V): (20kW) ≈ ≤140 lbs (64 kg) (25kW) ≈ ≤155 lbs (71 kg) (30kW) ≈≤170 lbs (78 kg) |
| Operating Temperature | 0 to 50ºC |
| Storage Temperature | -25º C to 65º C |
| Humidity Range | Relative humidity up to 95% non-condensing, 0º C – 50º C |
| Altitude | Operating full power available up to 5,000ft. (~1,500m), derate 10% of full power for every 1,000 feet higher; non-operating to 40,000 ft. (~12,000 m) |
| Cooling | Front and side airinlet,rear exhaust. Temperature controlled, variable speed fans. Units may be stacked without spacing. |
| Regulatory | Certified to UL/CSA 61010 and IEC/EN 61010-1 by a NRTL, CE Compliant, Semi-F47 Compliant. LVD Categories: Installation Category II: Pollution Degree 2; Class II Equipment: for Indoor Use Only, back panel not user accessible. EMC Directive, EN 61326:1998 |
| Modular Design | ▪▪ |
| Fast Load Transient | ▪▪ |
| Parallelable | ▪▪ |
| Analog & Digital Summing | ▪▪ |
| Direct Front Panel V/I Control | ▪▪ |
| Touch Screen | ▪ |
| Sequencing | ▪▪ |
| Save/Recall Setups | ▪▪ |
| System Power Readouts | ▪▪ |
| Constant Power Mode | ▪▪ |
| RS-232C | StandardStandard |
| LXI Class C Ethernet | StandardOptional |
| GPIB | OptionalOptional |
