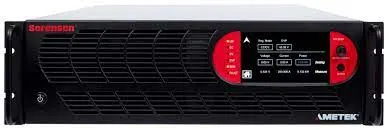

Sorensen SGX250X60D-R Programmable DC Power Supply
Sorensen SGX250X60D-R програмоване джерело живлення постійного струму
Sorensen SGX250X60D-R is a 15kW modular programmable DC power supply with 250V/60A output, featuring high power density in 3U form factor and touchscreen control.
Деталі продукту
| Модель | SGX250X60D-R |
| Виробник | Sorensen |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Sorensen SGX Series представляє нове покоління високопотужних програмованих джерел живлення постійного струму. Серія SGX розроблена для винятково швидкої реакції на зміни навантаження, мінімального шуму та найвищої щільності потужності в галузі. Ця модель потужністю 15 кВт працює при 250В з надпроводимістю 60А в форм-факторі 3U з елегантними передніми повітрозабірниками, що дозволяє укладати блоки без необхідних зазорів.
SGX250X60D-R побудована на модульній архітектурі модуля потужності 5 кВт. Ця конфігурація забезпечує високу щільність потужності з розширеним сенсорним управлінням, підключенням LXI Ethernet та опціональним інтерфейсом GPIB для дистанційного керування та моніторингу.
Основні характеристики
- Вихідна потужність 15 кВт при 250В, максимальний струм 60А
- Висока щільність потужності: 15 кВт в форм-факторі 3U
- Швидка реакція на зміни навантаження із захистом від коливань напруги
- Низька пульсація та шум на виході
- Інтуїтивний сенсорний дисплей для управління та моніторингу
- Модульна конструкція з гнучкими варіантами конфігурації
- Можливість паралельного з'єднання до 150 кВт для вищих потужностей
- Інтерфейси управління: LXI Ethernet, RS-232 та опціональний GPIB
- Керовані температурою вентилятори змінної швидкості для зменшення шуму
Застосування
- Тестування надійності (burn-in)
- Тестування відповідності стандартам
- Дослідження матеріалів
- Управління технологічним процесом
- Валідація продукції
- Тестування автомобільної електроніки
- Системи автоматизованого тестування в стійці (rackmount ATE)
- Зарядження батарей
Характеристики
| Remote Sense | Terminals are provided to sense output voltage at point of load. Maximum line drop 5% of rated voltage per line for 40 - 100V models, line drop 1V of rated voltage per line for 10-20V models, 1.5V for 30V models, 2% of rated voltage per line for models 160V and greater. (Greater line drop is allowed, but output regulation specifications no longer apply). |
| Parallel Operation | Up to 5 units may be paralleled for additional current within the power supply single-unit specifications, with exception of the DC output current set accuracy. Additional paralleled SG units will add 0.3% inaccuracy per unit. |
| Series Operation | Up to 2 units |
| Feature | Parameter |
| Frequency | 47 – 63Hz, 400Hz (400Hz @ 208VAC, for 6U units is optional modification and does not carry CE, UL or CSA markings) |
| Width | 3U Models (10V - 30V): 19.00 in (48.3 cm) 3U Models (40V - 1000V): 19.00 in (48.3 cm) 6U Models (60V - 600V): 19.00 in (48.3 cm) |
| Depth | 3U Models (10V - 30V): 28.0 in (71.1 cm) 3U Models (40V - 1000V): 26.3 in (66.8 cm) 6U Models (60V - 600V): 27.1 in (68.8 cm) |
| Height | 3U Models (10V - 30V): 5.25 in (13.3 cm) 3U Models (40V - 1000V): 5.25 in (13.3 cm) 6U Models (60V - 600V): 10.5 in (26.7 cm) |
| Weight | 3U Models (10V - 30V): (4kW, 10V 15V) ≈<65 lbs (29 kg) (5kW, 20V 30V) ≈<65 lbs (29 kg) (8kW, 10V 15V) ≈<85 lbs (39 kg) (10kW, 20V 30V) ≈<85 lbs (39 kg) (12kW, 10V 15V) ≈<110 lbs (50kg) (15kW, 20V 30V) ≈<110 lbs (50kg) 3U Models (40V - 1000V): (5kW) ≈ ≤60 lbs (27 kg) (10kW) ≈ ≤75 lbs (34 kg) (15kW) ≈≤90 lbs (41 kg) 6U Models (60V - 600V): (20kW) ≈ ≤140 lbs (64 kg) (25kW) ≈ ≤155 lbs (71 kg) (30kW) ≈≤170 lbs (78 kg) |
| Operating Temperature | 0 to 50ºC |
| Storage Temperature | -25º C to 65º C |
| Humidity Range | Relative humidity up to 95% non-condensing, 0º C – 50º C |
| Altitude | Operating full power available up to 5,000ft. (~1,500m), derate 10% of full power for every 1,000 feet higher; non-operating to 40,000 ft. (~12,000 m) |
| Cooling | Front and side airinlet,rear exhaust. Temperature controlled, variable speed fans. Units may be stacked without spacing. |
| Regulatory | Certified to UL/CSA 61010 and IEC/EN 61010-1 by a NRTL, CE Compliant, Semi-F47 Compliant. LVD Categories: Installation Category II: Pollution Degree 2; Class II Equipment: for Indoor Use Only, back panel not user accessible. EMC Directive, EN 61326:1998 |
| Modular Design | ▪▪ |
| Fast Load Transient | ▪▪ |
| Parallelable | ▪▪ |
| Analog & Digital Summing | ▪▪ |
| Direct Front Panel V/I Control | ▪▪ |
| Touch Screen | ▪ |
| Sequencing | ▪▪ |
| Save/Recall Setups | ▪▪ |
| System Power Readouts | ▪▪ |
| Constant Power Mode | ▪▪ |
| RS-232C | StandardStandard |
| LXI Class C Ethernet | StandardOptional |
| GPIB | OptionalOptional |
