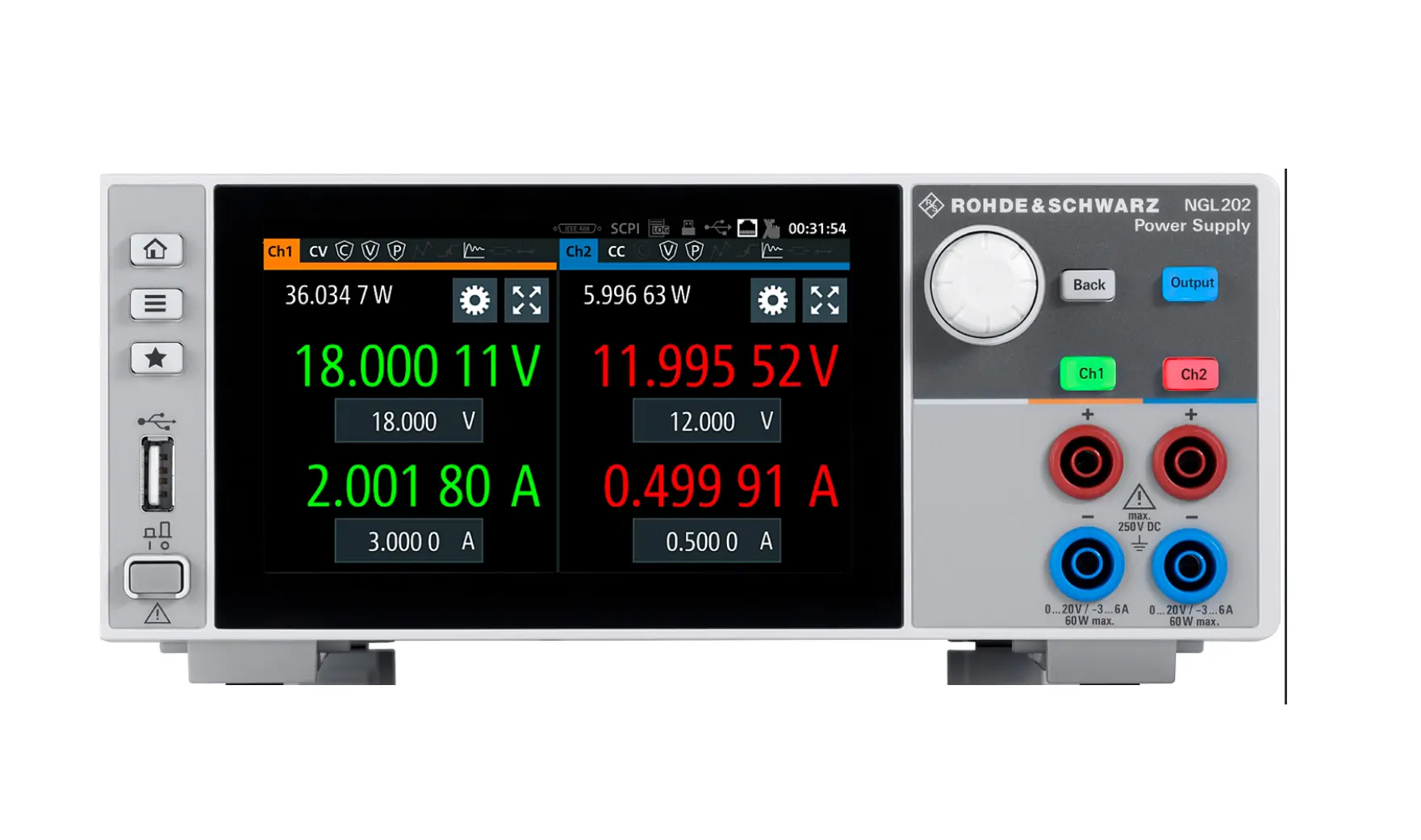

Rohde & Schwarz NGL202 Dual Output Power Supply
Rohde & Schwarz NGL202 двоканальне джерело живлення
Rohde & Schwarz NGL202 — precision dual-channel DC power supply with 120W output, 0-20V/6A per channel, 30µs load recovery, minimal ripple, and two-quadrant operation.
Деталі продукту
| Модель | NGL202 (3638.3376.03) |
| Виробник | Rohde & Schwarz |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz NGL202 — прецизійне джерело постійного струму, розроблене для складних застосувань, які вимагають високої точності та швидкої стабілізації навантаження. Його двоквадрантна архітектура дозволяє працювати як джерелом та як навантаженням для імітації акумуляторів, із короткими часами стабілізації для швидкого відгуку на зміни навантаження, характерні для мобільних та IoT пристроїв, які перемикаються між режимом сну та передачі.
Основні характеристики
- Максимальна вихідна потужність: 120 Вт
- Напруга на канал: 0В до 20В
- Максимальний струм на канал: 6 А
- Час стабілізації навантаження: <30 мкс
- Пульсації та шум: <500 мкВ (ГКЗ) / <1 мА (ГКЗ)
- Розширеність 6½ розрядів для напруги, струму та потужності
Основні переваги
Оптимізована стабілізація навантаження
Мобільні та IoT пристрої вимагають мінімального струму в режимі сну, але споживають високий струм під час передачі. Час стабілізації 30 мкс NGL202 обробляє складні переходи навантаження без падіння напруги та перевищення, що робить її ідеальною для живлення портативних пристроїв.
Висока розширеність вимірювання
З розширеністю 6½ розрядів, NGL202 точно вимірює напругу, струм та потужність у всьому діапазоні без перемикання діапазонів. Це забезпечує прискорене вимірювання та часто виключає необхідність у додатковому цифровому мультиметрі.
Мінімальні пульсації та шум
Лінійна регуляція забезпечує надзвичайно стабільний вихід з мінімальними пульсаціями та шумом, захищаючи чутливі електронні схеми від втручання на лінії живлення.
Двоквадрантна робота
Джерело живлення автоматично перемикається між режимами джерела та навантаження, функціонуючи як джерелом та як симулятором навантаження. Коли зовнішня напруга перевищує встановлену, струм надходить у джерело, на що вказує негативне значення струму.
Застосування
- Тестування та характеризація акумуляторів
- Вимірювання споживання енергії мобільними та IoT пристроями
- Моделювання падіння напруги
- Живлення чутливих пристроїв під час розробки та тестування
Характеристики
| Optimized Load Recovery Time | Consumer electronics such as mobile phones and IoT devices require very little current in sleep mode. However, the current requirement increases abruptly as soon as they switch to transmit mode. A power supply used o power such DUTs must be capable of handling current increases from a few μA to the ampere range without creating voltage drops or overshoots. Thanks to their fast load recovery time of 30μs even during a challenging load change, the NGL200 power supplies are ideal for powering IoT and other battery-operated devices. |
| 6½ Digit Resolution | With a resolution of up to 6½ digits when measuring voltage, current and power, the NGL200 power supplies are perfect for characterizing devices that have low power consumption in standby mode and high current in full load operation. The entire measuring range is covered without having to switch ranges. This results in faster measurements. In many cases, an additional digital multimeter is no longer necessary. |
| Minimal Ripple and Noise | Advanced electronic circuitry is often very complex and sensitive to interference on the supply lines. In order to supply interference-free voltage to such sensitive DUTs, the power supplies must provide extremely stable output voltages and currents. All types of ripple and noise need to be avoided. The NGL200 power supplies have linear regulation and are ideal for sensitive DUTs. |
| Two Quadrant Operation | The two-quadrant architecture of the NGL200 power supplies allows them to function both as a source and sink and simulate batteries or loads. The power supply automatically switches from source to sink mode. As soon as the externally applied voltage exceeds the set nominal voltage, current flows into the power supply. This is indicated by a negative current reading |
| NGL202 | 3638.3376.032120W0V to 20V≤ 6 V: 0 A to 6 A > 6 V: 0 A to 3 A |
