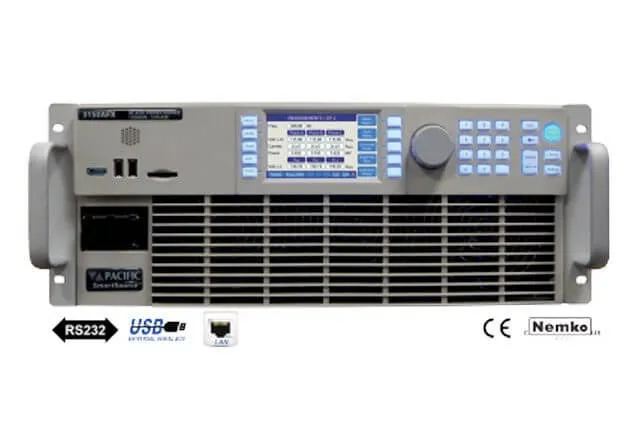

Pacific Power 3150AFX-2L AC/DC Power Source

Огляд

Pacific Power 3150AFX-2L — це повнофункціональний програмований генератор живлення AC та DC з серії AFX, що забезпечує 15 кВА потужності в компактному форм-факторі 4U. Він поєднує високу густину потужності з точним програмуванням напруги та комплексними можливостями вимірювання, що робить його придатним для складних тестових застосувань, від простого перетворення частоти до передових випробувань імунітету до гармонік та моделювання перехідних процесів.

3150AFX-2L використовує сучасне цифрове перетворення потужності з імпульсною модуляцією високої частоти, що забезпечує ефективну та тиху роботу. Пристрій підтримує вибірні конфігурації виходу з однією, двома та трьома фазами з комплексним вимірюванням, захопленням форми хвилі та аналізом гармонік для повної видимості якості живлення під час тестування.

Основні характеристики

• Вихід AC 0–300В або 0–333В L-N / 0–576В L-L конфігурації
• Вихід DC 0–425В
• Частота виходу від постійного струму до 1200 Гц (повна потужність), 1–3000 Гц з обмеженнями
• Селективний вихід з однією, двома та трьома фазами
• Синусоїдальні, прямокутні, трикутні, THD та довільні форми хвилі
• Точне програмування напруги: 0.02% з безперервною автокалібрацією (CSC)
• Функція захоплення форми хвилі для напруги та струму на всіх фазах
• Вимірювання гармонік для напруги та струму на всіх фазах
• Вимірювання істинного RMS напруги, сили струму, потужності, ВА, коефіцієнта потужності та коефіцієнта піку
• Програмуємий вихідний імпеданс
• Широкі можливості аналогового та цифрового введення/виведення для ATE та інтеграції систем
• 200 збережених програм для статичного та динамічного тестування перехідних процесів
• Можливість перехідних процесів режиму LIST, PULSE та STEP
• Стандартні інтерфейси: RS-232, USB, GPIB, Ethernet, LXI сумісність
• Драйвери приладів IVI та SCPI сумісність
• Програма оновлення POWER FLEX для конфігурацій вищої потужності
• Доступний інтерфейс графічного користувача Windows (PPSC Manager) або давній UPC Studio

Застосування

• Перетворення частоти та моделювання мережі живлення AC
• Тестування імунітету до гармонік та якості живлення
• Моделювання форм хвиль перехідних процесів та імпульсів
• Тестування джерел живлення DC з кількома режимами виходу
• Валідація конструкції обладнання та тестування відповідності
• Автоматизовані тестові системи та інтеграція ATE
