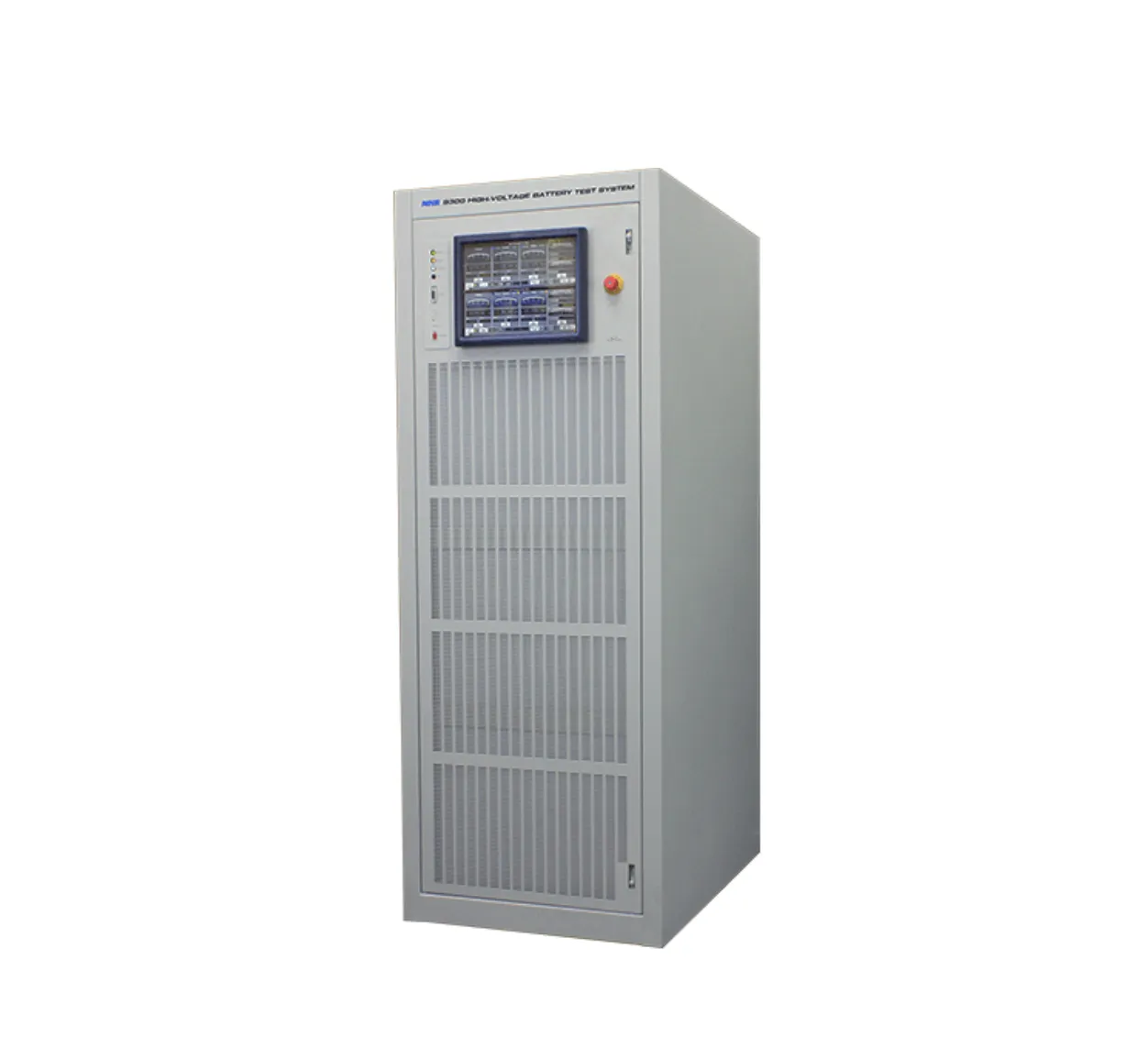

NH Research 9300-100-TP Battery Test System
NH Research 9300-100-TP система тестування батарей
NH Research 9300-100-TP is a 100kW bidirectional battery test system with regenerative >90% efficiency, integrated touch panel, scalable to 2.4MW, and LabVIEW drivers.
Деталі продукту
| Модель | 9300-100-TP |
| Виробник | NH Research |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
NH Research 9300-100-TP — це високопотужна двонаправлена DC система тестування та емуляції батарей з інтегрованим інтерфейсом сенсорної панелі для спрощеної операції. Вона забезпечує 100кВт потужності на шафу з масштабованою архітектурою, що підтримує до 2,4МВт при паралельному підключенні. Ця передова система поєднує швидкий перехідний процес з регенеративною технологією, повертаючи більше 90% потужності при розряді назад до мережі змінного струму установки для значних електричних заощаджень.
Підтримуючи режими джерела (зарядки) та навантаження (розрядки) з переходами менше мілісекунди, 9300-100-TP дозволяє точну симуляцію поведінки батареї в реальному світі та повний цикл зарядження/розрядження. Вона включає апаратну емуляцію батареї, комплексні програмні інструменти включаючи підтримку LabVIEW та опціональний Enerchron тестовий виконавець для автоматизованого виконання тестових послідовностей.
Основні характеристики
- 100кВт потужності на шафу з двома діапазонами напруг: 600В/333А або 1200В/167А
- Двонаправлена операція: регенеративне DC джерело/навантаження з ефективністю >90%
- Інтегрована сенсорна панель для прямого керування обладнанням
- Модульна, масштабована архітектура: паралельно до 24 шаф для 2,4МВт/8000А
- Швидкі переходи режиму: комутація напруги, струму та режиму управління менше 2 мілісекунд
- Апаратна емуляція батареї з симуляцією OCV та послідовного опору
- Вбудовані цифрові вимірювання з графіками та дисплеями в стилі осцилографа
- PC-based SoftPanel GUI з можливістю дистанційного керування
- Драйверами LabVIEW та IVI для автоматизації тестів
- Опціональний Enerchron тестовий виконавець для послідовного виконання тестів
Застосування
- Тестування модулів та пакетів батарей високої напруги електромобілів
- Життєвий цикл батареї та цикли зарядження/розрядження
- Тестування зарядних пристроїв батареї та вбудованих зарядних пристроїв (OBC)
- Симуляція силової установки та циклу електромобіля
- Тестування систем накопичення та відновлювальної енергії
- Оцінювання паливних елементів та ультраконденсаторів
- Тестування сонячних PV інверторів та DC зарядних пристроїв
- Аерокосмічні та критичні застосування енергетичної промисловості
- Тестування та симуляція відмови системи управління батареями (BMS)
- Застосування в лабораторіях сертифікаційних стандартів
Характеристики
| Power Rating | 100 kW per cabinet |
| Scalable Power | Up to 2.4 MW (24 units in parallel) |
| Scalable Current | Up to 8,000 A |
| Voltage Range 1 | 1200 V @ 167 A |
| Voltage Range 2 | 600 V @ 333 A |
| Operation Modes | Bidirectional DC source and load |
| Regenerative Efficiency | >90% power return to mains |
| Mode Transition Time | < 2 milliseconds |
| Battery Emulation | Hardware with OCV and series resistance |
| Control Interface | Integrated touch panel and PC SoftPanel |
| Software Drivers | LabVIEW and IVI-C/IVI-COM |
| Optional Software | Enerchron Test Executive |
