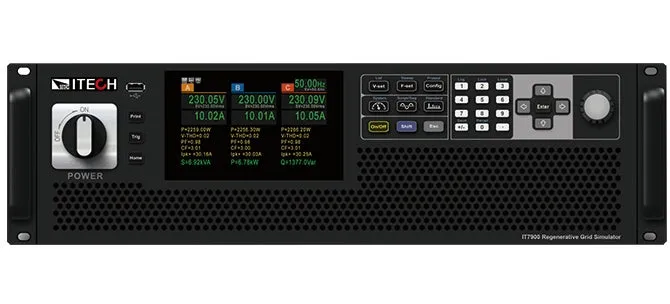

ITECH IT7915P-350-90 Regenerative Grid Simulator

Огляд

ITECH IT7915P-350-90 — 15 кВА високопродуктивний регенеративний симулятор мережі з серії IT7900P. Використовуючи передову технологію SiC (карбід кремнію), він забезпечує комплексне рішення для тестування потужності з можливістю функціонування як регенеративний симулятор мережі, чотирьохквадрантний підсилювач потужності та чотирьохквадрантне AC/DC електронне навантаження. Компактний модульний дизайн досягає 15 кВА у формфакторі 3U з регенеративною можливістю подачі потужності назад до мережі, що зменшує операційні витрати та розсіювання тепла.

Основні характеристики

• Передова технологія SiC (карбід кремнію) для високої ефективності
• Висока щільність потужності: до 6 кВА в 2U або 15 кВА в 3U
• Вихідна напруга до 350 В L-N з розширенням напруги на 200% у зворотному режимі
• Паралельна операція «головна-раб»: до 960 кВА з рівномірним розподілом струму
• Багатоканальна підтримка: один блок може одночасно тестувати 1-3 DUT
• Режими хвильових форм LIST, SWEEP та surge/sag
• Гармонічна симуляція та аналіз до 50-ї гармоніки
• Вбудовані стандарти гармонік IEC 61000-3-2/3-12
• Вихід довільної хвильової форми з можливістю імпорту CSV файлів
• Регульований кут фази 0–360° з підтримкою CANopen, Modbus, LXI та SCPI
• Кольоровий сенсорний екран з інтуїтивним GUI для легкого визначення хвильової форми
• Вбудовані USB, CAN, LAN, цифровий I/O; опціонально GPIB, аналог, RS-232 інтерфейси
• Повний захист: автоматичне очищення, перевищення напруги/струму, watchdog
• Частота джерела 16–2400 Гц; частота навантаження 16–500 Гц

Режим джерела

• Регенеративний симулятор мережі з чотирьохквадрантним AC/DC виходом потужності
• Підсилювач потужності для додатків PHiL (power hardware-in-the-loop)
• Професійний режим тестування острівців з параметрами R, L, C, активної та реактивної потужності
• Чотири режими виходу: AC, DC, AC+DC або DC+AC
• Програмований вихідний імпеданс для симуляції реальної мережі
• Синтез гармонік та міжгармонік

Режим навантаження

• Регенеративне чотирьохквадрантне AC/DC електронне навантаження
• Режим AC: режими CC, CP, CR, CS, CC+CR та CE з різними топологіями схем (випрямляч RLC, shunt RLC)
• Режим DC: 9 робочих режимів, включаючи CC, CR, CP, CV
• Підтримує як випрямлені, так і невипрямлені режими
• Регульований коефіцієнт гребеня: 1,414–5,0
• Функція зсуву фази: -180° до +180°
• Функція одиничного коефіцієнта потужності для узгодження струму з напругою
• Регульованість кута розвантаження: 0–359°

Застосування

• Тестування систем фотоелектричних батарей (PV) та інверторів
• Тестування систем накопичення енергії (ESS) та перетворювачів акумуляторів
• Тестування зарядних пристроїв електромобілів (EV) та перетворення потужності
• Симуляція мережевих та автономних енергосистем
• Якість електроенергії та аналіз гармонік
• Тестування hardware-in-the-loop (HIL) та power hardware-in-the-loop (PHiL)
• Тестування мікромереж та розподіленої генерації
