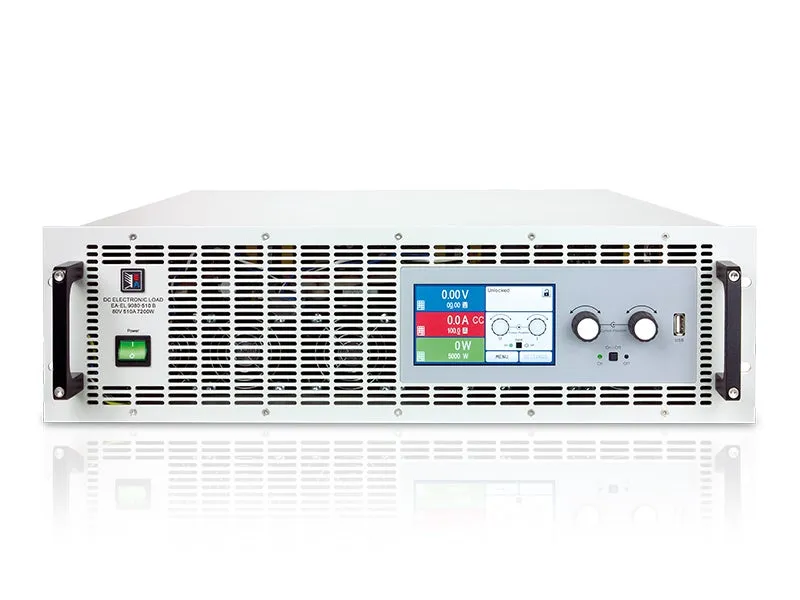

Elektro-Automatik EA-EL 9080-510 B Electronic Load
Elektro-Automatik EA-EL 9080-510 B електронне навантаження
Запитати ціну
Elektro-Automatik EA-EL 9080-510 B programmable DC load with 7200W power, 80V/510A rating, FPGA control and function generator for power supply testing.
Деталі продукту
| Модель | EA-EL 9080-510 B |
| Виробник | Elektro-Automatik |
| Категорія | Power Supplies & Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Серія EA-EL 9000 B — це програмовані електронні навантаження постійного струму у 19-дюймових скатульках. Розроблені для різноманітних застосувань, вони оснащені цифровою схемою управління на FPGA з розширеним функціоналом, включаючи генератор функцій, чотири режими роботи (CV, CC, CP, CR) та аналогові й цифрові інтерфейси.
Модель EA-EL 9080-510 B є ведомим пристроєм 3U, здатним споживати до 7,2 кВт потужності постійного струму з напругою 0–80 В та струмом 0–510 А. Прилад обладнаний великим сенсорним дисплеєм TFT для інтуїтивної ручної операції та підтримує паралельну роботу через шину master-slave для застосувань з більш високою потужністю.
Основні характеристики
- Цифрова схема управління на основі FPGA для розширеного функціоналу
- Номінальна потужність: 7200 Вт макс (4500 Вт при 21°C, 3600 Вт при 35°C)
- Вхідна напруга: 0–80 В, струм: 0–510 А, діапазон опору: 0,015–5 Ω
- Чотири режими роботи: постійна напруга (CV), постійний струм (CC), постійна потужність (CP), постійний опір (CR)
- Сенсорний дисплей TFT з підтримкою декількох мов (німецька, англійська, російська, китайська)
- Розширений генератор функцій із синусоїдальною, трикутною, прямокутною та довільною хвилями
- Регульовані захисти: захист від перенапруги (OVP), перевищення струму (OCP), перевищення потужності (OPP)
- Режим тестування батарей із запису ємності та відстеження MPP для сонячних систем
- Множество інтерфейсів: аналоговий (0–5 В/0–10 В), USB, RS232, CAN, LAN, Profibus, DeviceNet, ModBus RTU/TCP
- Шина master-slave для паралельного з'єднання кількох пристроїв
- Теплова дерегуляція для запобігання перегріванню при максимальній потужності
- Підтримка SCPI та ModBus команд для дистанційного управління
Застосування
- Тестування та перевірка джерел живлення
- Тестування розряду батарей та вимірювання ємності
- Симуляція фотоелектричних систем та аналіз MPP
- Симуляція навантаження та стрес-тестування електронних пристроїв
- Вимірювання споживання струму та потужності
Характеристики
| Construction | All models are built in 19“ wide rack enclosures with 3U or 6U of height and 460 mm (18.1”) of depth, which makes them ideal for use in 19“ cabinets of various sizes, for example 42U, and for the design of systems with very high power. It's furthermore possible to build cabinet systems with mixed equipment, i.e. electronic loads and power supplies, in order to achieve the source-sink principle with high power ratings. |
| Handling (HMI) | Manual operation is done with a TFT touch panel, two rotary knobs and a pushbutton. The large color display shows all relevant set values and actual values at a glance. The whole setup is also done with the human-machine interface, as well the configuration of functions (square, triangle, sine) etc. The display is multilingual (German, English, Russian, Chinese). |
| Thermal De-rating | The devices of the EA-EL 9000 B series are equipped with thermal derating in order to avoid overheating when operating in the maximum power range. The lower the ambient temperature and the better the cooling, the higher the power that the load can take. The nominal intake power before the derating starts is defined at 21°C ambient temperature. |
| Battery Test & MPP Tracking | For purposes of testing all kinds of batteries, such as for example constant current or constant resistance discharging, the devices offer a battery test mode. This show extra values for elapsed testing time and consumed capacity (Ah). All the data can be recorded directly to USB stick. For photovoltaics related tests there is another function included as standard: MPP tracking. Four modes allow for simulation of the typical characteristics of solar inverters being connected to solar modules or panels. The function is used to determine typical operation parameters, such as the so-called Maximum Power Point and the related values Uᴍᴘᴘ, Iᴍᴘᴘ and Pᴍᴘᴘ. One of the modes even offers particular analysis with different irradiation values in form of a table with 100 points. |
| Remote Control & Connectivity | For remote control, there are by default two interface ports (1x analog, 1x USB) available on the rear of the devices, which can also be extended by optional, pluggable and retrofittable, digital interface modules (dedicated slot). For the implementation into the LabView IDE we offer ready-to-use components (VIs) to be used with the interface types USB, RS232, GPIB and Ethernet. Other IDEs and interfaces are supported by documentation about the communication protocol. Windows users can profit from the free software “EA Power Control”. It offers a feature called “Sequencing”, where the device is controlled through a semi-automatic table in CSV format. This table represents a simple test procedure and can be created and edited in MS Excel or other CSV editors and then imported into the software tool. |
| Feature | Parameter |
| Product Type | DC Electronic Load |
| Housing | 19" rack |
| Voltage (U) | 80.00 |
| Current (I) Ampere | 510.00 |
| Power (P) Watt | 7200.00 |
| Resistance (R) | Yes |
| Characteristic Curve | U/I/P autoranging |
| Human Interface | Touch panel & Menu |
| ext.control-analogue 0-5V/0-10V | Yes |
| ext.control - GPIB (IEEE488) | No |
| ext. control - USB | Yes |
| ext.control - RS232 | Yes |
| ext.control - CAN | Yes |
| ext.control - LAN | Yes |
| ext.control - Profibus | Yes |
| ext.control - DeviceNet | Yes |
| ext.control - Modbus | Yes |
| Special Feature - Function Generator | Yes |
