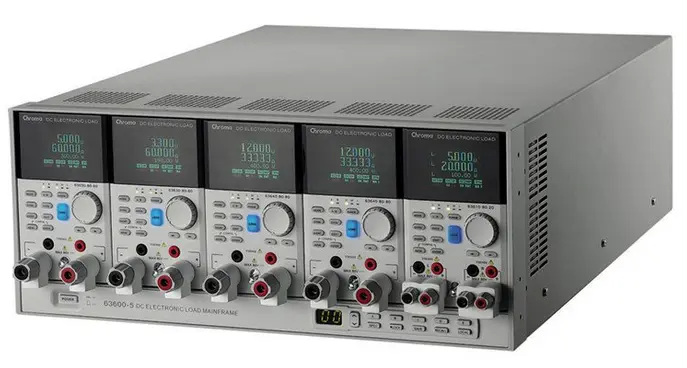

Chroma 63630-80-60 DC Load Module

Огляд

Chroma 63630-80-60 - модульне DC електронне навантаження, розроблене для тестування багатовихідних AC/DC блоків живлення, DC/DC перетворювачів, зарядних пристроїв, акумуляторів, адаптерів та компонентів силової електроніки. Як частина серії Chroma 63600, цей модуль потужністю 300W використовує технологію DSP для симуляції реалістичних нелінійних навантажень через унікальний режим роботи CZ, що робить його придатним для досліджень, розробки, виробництва та вхідного контролю.

Основні характеристики

• Максимальна потужність: 300W з діапазоном напруги 80V та номіналом струму 60A
• Три діапазони струму для гнучкого вимірювання
• Зменшений струм до мінімальної напруги 10mV
• Режими роботи: CC, CR, CV, CP та CZ режим постійного опору
• Режим CZ для симуляції ємнісних навантажень (до 50,000µF)
• Цифрові вихідні дані напруги та струму з дискретизацією 2µs
• Синхронне керування декількома каналами
• Вимірювання перехідного процесу та Vpk+/- в реальному часі
• Програмована на користувача 100 послідовних вхідних статусів панелі
• Функція тестування захисту від надлишкового струму (OCP)
• Прецизійне вимірювання напруги та струму
• Симуляція короткого замикання та вимірювання часу акумулятора
• Повний захист: OC, OP, OT захист та OV сигналізація
• Інтерфейси Ethernet, USB та GPIB (залежить від корпусу)

Застосування

• Тестування багатовихідних блоків живлення
• Оцінка серверних блоків живлення
• Тестування адаптерів та зарядних пристроїв
• Симуляція навантаження акумуляторів та паливних елементів
• Тестування PC блоків живлення
