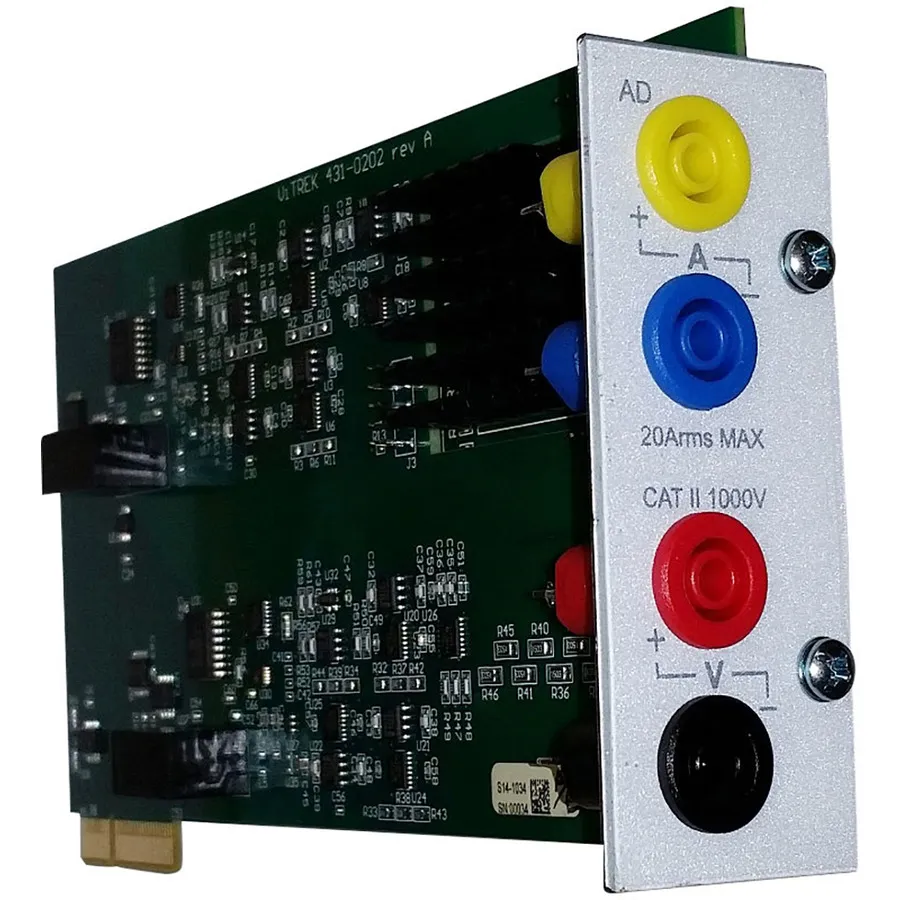

Vitrek AD карта каналу з двома шунтами високої точності

Огляд

Vitrek AD — карта каналу високої точності для аналізатора гармонік PA900. Забезпечує загальну точність вимірювання 0,03% з пропускною здатністю 1 MHz та 24-бітною дискретизацією. Кожен канал забезпечує одночасне вимірювання напруги та струму для оптимальної точності потужності. Карта AD має вхід з двома шунтами струму з роздільною здатністю до 0,1 µA, здатна обробляти до 20 A безперервного та 150 A піку струму інерції.

Основні характеристики

• Загальна точність вимірювання 0,03% (рейтинг на два роки)
• Пропускна здатність 1 MHz для високочастотного вимірювання потужності
• 24-бітна дискретизація для точного збору даних
• Одночасна дискретизація напруги та струму для точних розрахунків потужності
• Вхід з двома шунтами струму з роздільною здатністю до 0,1 µA
• Вмістимість до 20 A безперервного та 150 A піку струму інерції
• Максимальна безперервна вхідна напруга 1000 Vrms
• Сумісність з трансформаторами струму з вихідним струмом
• Модульна конструкція дозволяє розміщувати до 4 каналів в одній шасі PA900

Застосування

• Точний аналіз якості електроенергії та моніторинг
• Аналіз гармонік та вимірювання спотворень
• Тестування енергоефективності та верифікація
• Валідація електричної системи та тестування відповідності

Комплектація

• 4 кольорові важкомісткі тестові дроти довжиною 1,5 метра
• Сертифікат калібрування NIST
