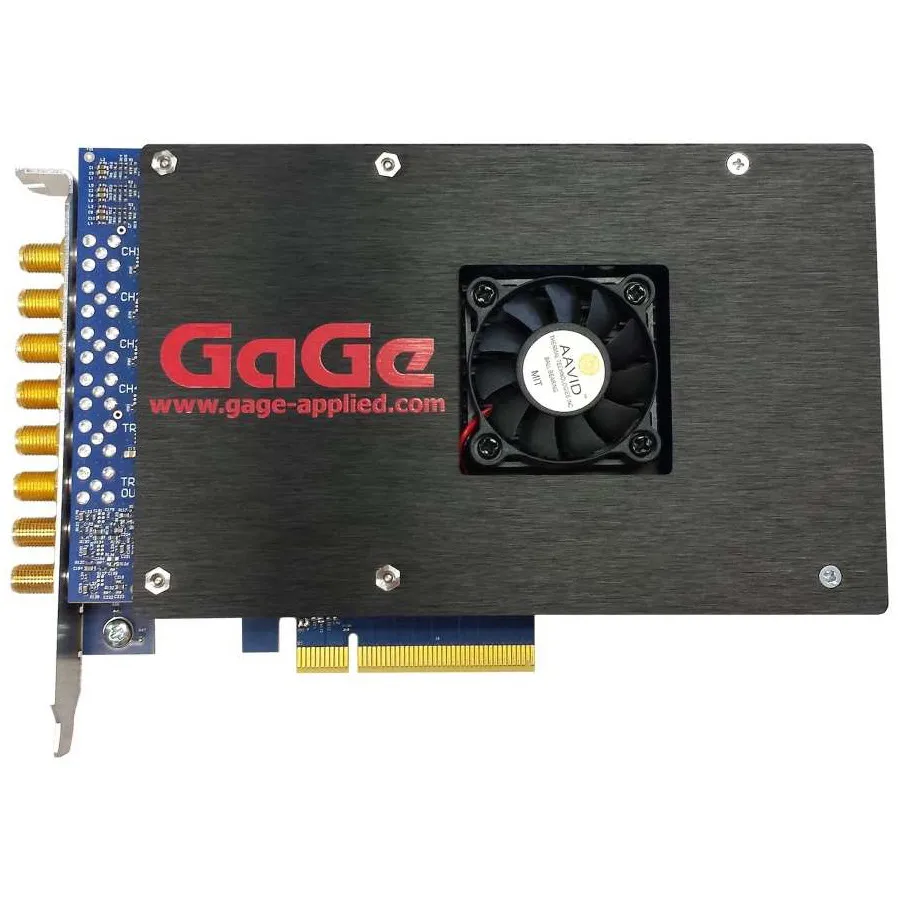

GaGe CSE50216 RazorPlus Express CompuScope

Огляд

GaGe CSE50216 RazorPlus Express - це високопродуктивний приймач PCIe для широкосмугового аналізу сигналів та збору даних у реальному часі. Вона має 2 канали цифровування з вертикальним розрізненням 16-біт та підтримує частоти дискретизації до 500 MS/s з аналоговою смугою пропускання 300 МГц. Пристрій включає 4 ГС (8 ГБ) вбудованої пам'яті з двома портами та забезпечує трансляцію даних PCIe Gen3 x8 до хоста зі швидкістю 2 ГБ/с або безпосередньо до GPU для обробки сигналів у реальному часі.

Основні характеристики

• 2 канали цифровування з вертикальним розрізненням A/D 16-біт
• Максимальна частота дискретизації 500 MS/s на канал
• Аналогова смуга пропускання 300 МГц
• 4 ГС (8 ГБ) вбудованої пам'яті з двома портами
• Швидкість передачі 6 ГБ/с PCIe Gen3 x8 з вбудованої пам'яті
• Стійка трансляція у реальному часі до хоста зі швидкістю 2 ГБ/с
• Потокова передача до GPU для обробки сигналів у реальному часі
• Конфігурація двох пар вхідних каналів: одна 50 Ом, одна 1 МОм
• AC/DC зв'язування з програмно вибірковими діапазонами вхідної напруги
• Зовнішній тригер вхід і вихід з розширеними операціями генерації тригера
• Видання GaGeScope Software Lite з операціями без програмування
• Комплекти розробки для C/C#, LabVIEW та MATLAB
• Підтримка операційних систем Windows 10/8/7 та Linux

Застосування

• Широкосмуговий аналіз сигналів
• Проектування та тестування RADAR
• Розвідка сигналів (SIGINT)
• Ультразвукове неруйнівне тестування
• Системи LIDAR
• Комунікації
• Оптична когерентна томографія
• Спектроскопія
• Високопродуктивна візуалізація
• Вимірювання часу прольоту
• Біомедичні науки
• Фізика елементарних частинок
