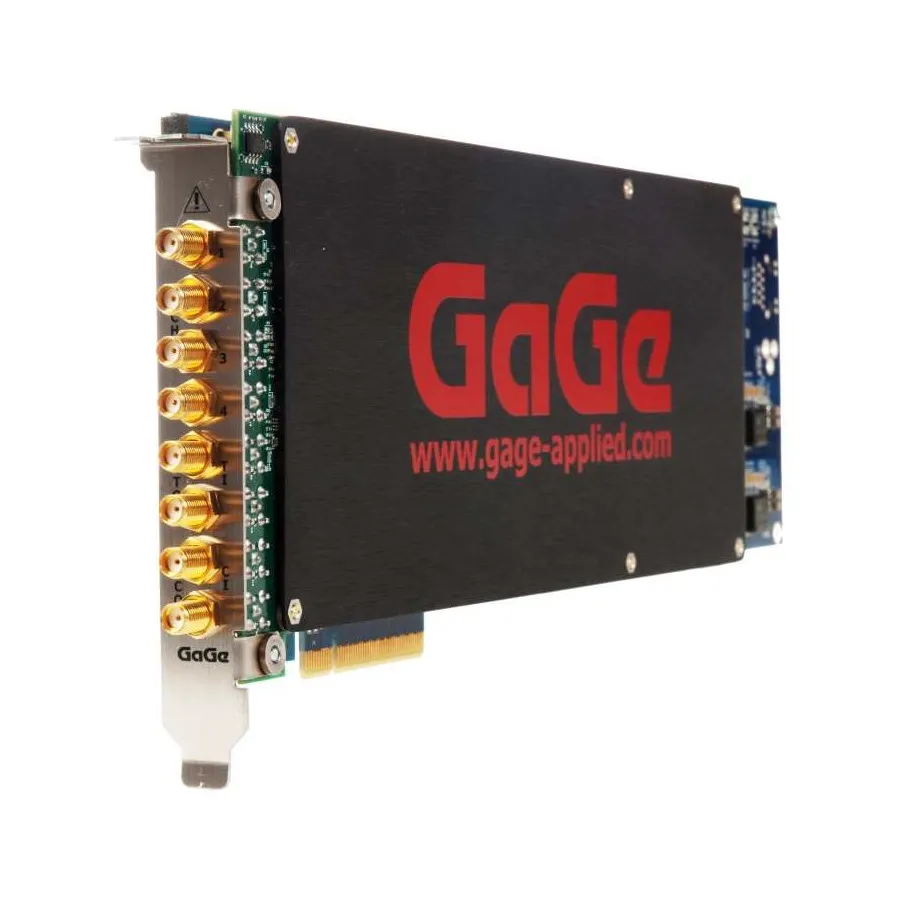

GaGe CSE4427 Oscar Express CompuScope

Огляд

GaGe CSE4427 Oscar Express - це високопродуктивна карта цифрового приймача PCIe для додатків збору та аналізу сигналів. Вона має 2 канали цифровування з вертикальним розрізненням 16-біт та підтримує частоти дискретизації до 100 MS/s з аналоговою смугою пропускання 65 МГц. Пристрій включає 2 ГС (4 ГБ) вбудованої пам'яті, розширюваної до 8 ГС (16 ГБ), та забезпечує стійку трансляцію даних PCIe зі швидкістю 800 MB/s. Ефективне число розрядів (ENOB) становить 12,2-біта при вхідній частоті 10 МГц.

Основні характеристики

• 2 канали цифровування з вертикальним розрізненням A/D 16-біт
• Максимальна частота дискретизації 100 MS/s на канал
• Аналогова смуга пропускання 65 МГц
• 2 ГС (4 ГБ) вбудованої пам'яті, розширюваної до 8 ГС (16 ГБ)
• Пам'ять з двома портами та стійкою трансляцією даних PCIe зі швидкістю 800 MB/s
• Повнофункціональний фронт-енд з AC/DC зв'язуванням та входами 50 Ом/1 МОм
• Програмно вибіркові діапазони вхідної напруги, зв'язування та імпеданси
• Зовнішній тригер вхід і вихід з розширеними операціями генерації тригера
• Синхронізована багатокартова конфігурація до 8 карт для 32 каналів
• Карта PCIe Generation 2.0 x8 повної висоти та довжини
• Включена видання GaGeScope Software Lite з SDK для C/C#, LabVIEW та MATLAB
• Підтримка операційних систем Windows 10/8/7 та Linux

Застосування

• Проектування та тестування RADAR
• Розвідка сигналів (SIGINT)
• Ультразвукове неруйнівне тестування
• Системи LIDAR
• Комунікації
• Спектроскопія
• Високопродуктивна візуалізація
• Вимірювання часу прольоту
• Біомедичні науки
• Фізика елементарних частинок
