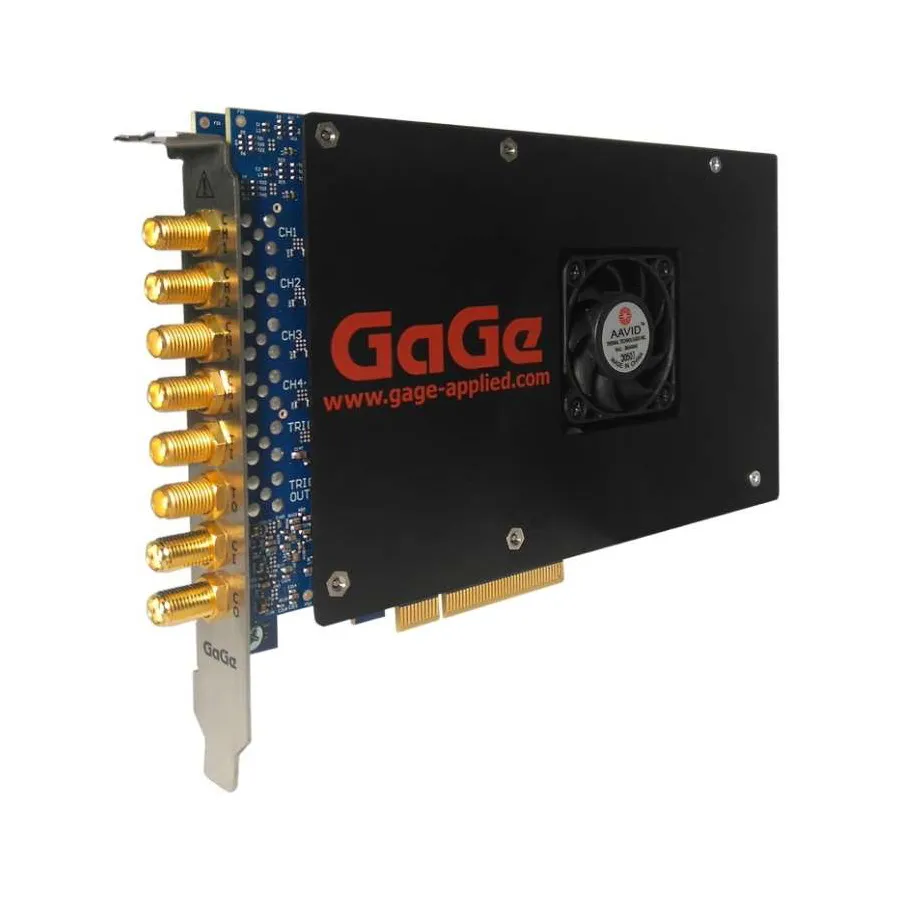

GaGe CSE161G4 CompuScope Digitizer

Огляд

GaGe CSE161G4 RazorMax Express — це високопродуктивний CompuScope digitizer для розширеного придбання та аналізу сигналів з множинними каналами. З чотирма 16-бітними каналами з частотою дискретизації 1 GS/s, пропускною здатністю 700 MHz та можливістю прямої RF дискретизації, він забезпечує необхідну швидкість, роздільну здатність та кількість каналів для широкосмугових багатоканальних RF/мікрохвильових застосунків, розроблення радіолокаційних систем та обробки сигналів у реальному часі.

Основні характеристики

• 16-бітна вертикальна A/D роздільна здатність із 4 каналами цифрування
• Максимальна частота дискретизації 1 GS/s на канал із 31 програмованою частотою від 1 kS/s до 1 GS/s
• 700 MHz пропускна здатність для прямої RF дискретизації широкосмугових сигналів
• 4 GS (8 GB) вбудована пам'ять зразків
• Інтерфейс PCIe Gen3 x8 із стійким потоком даних 6 GB/s до хосту
• Повнофункціональний вхідний каскад із DC зв'язком (AC опційно) та 50-омними входами
• FPGA-орієнтовані функції DSP у реальному часі
• Архітектура пам'яті з двома портами для паралельного придбання та потокової передачі
• Зовнішні входи/виходи для тригера та синхронізації для інтеграції системи
• Програмне забезпечення GaGeScope з SDK для C/C#, LabVIEW та MATLAB
• Підтримка Windows та Linux

Застосування

• Багатоканальний аналіз широкосмугових сигналів та RF дискретизація
• Розроблення та тестування радіолокаційних систем (RADAR)
• Системи сигнальної розвідки (SIGINT)
• Ультразвукові неруйнівні випробування
• Системи LIDAR та вимірювання часу прольоту
• Комунікаційні системи та аудіоаналіз
• Оптична когерентна томографія (OCT)
• Спектроскопія та аналіз в частотній області
• Системи високопродуктивної візуалізації
• Дослідження в природничих науках та біомедицині
• Експерименти з фізики елементарних частинок
