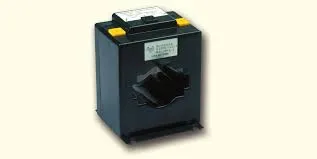

Voltech CT1000 AC Current Transformer

Огляд

Voltech CT1000 — це тороїдальний трансформатор змінного струму, призначений для розширення діапазону аналізаторів потужності Voltech, таких як PM100, PM300 або PM3000A, до 1200A rms. Близькі допуски коефіцієнтів струму забезпечують точність вимірювання краще ніж 0,2%, що робить його придатним для вимірювань класу точності.

CT1000 розміщений у повністю ізольованому, стійкому до ударів корпусі з отвором сердечника, який відповідає великим кабелям або прямокутним шинам. Для безпеки він оснащений 4-мм гніздами безпеки для підключення до аналізаторів потужності та схемою захисту від перенапруги, яка обмежує вихідну напругу до 50В пік, якщо вторинна обмотка трансформатора випадково розімкнена.

Основні характеристики

• Тороїдальний дизайн з коефіцієнтами 100:1 та 1000:1
• Точність вимірювання ±0,2% від заданого коефіцієнта
• Діапазон частот 45 Гц до 1 кГц
• Максимальний безперервний вхідний струм 1000 А (2000 А протягом 1 години)
• Фазова похибка краще ніж ±0,1° на 50 Гц
• Гніздо 4 мм для безпечних з'єднань
• Захист від перенапруги, обмежуючи вихід до 50 В пік
• Діелектрична міцність 4 кВ на 50 Гц протягом 1 хвилини

Застосування

• Аналіз якості електроенергії
• Вимірювання та контроль енергії
• Точні вимірювання струму в промислових середовищах
