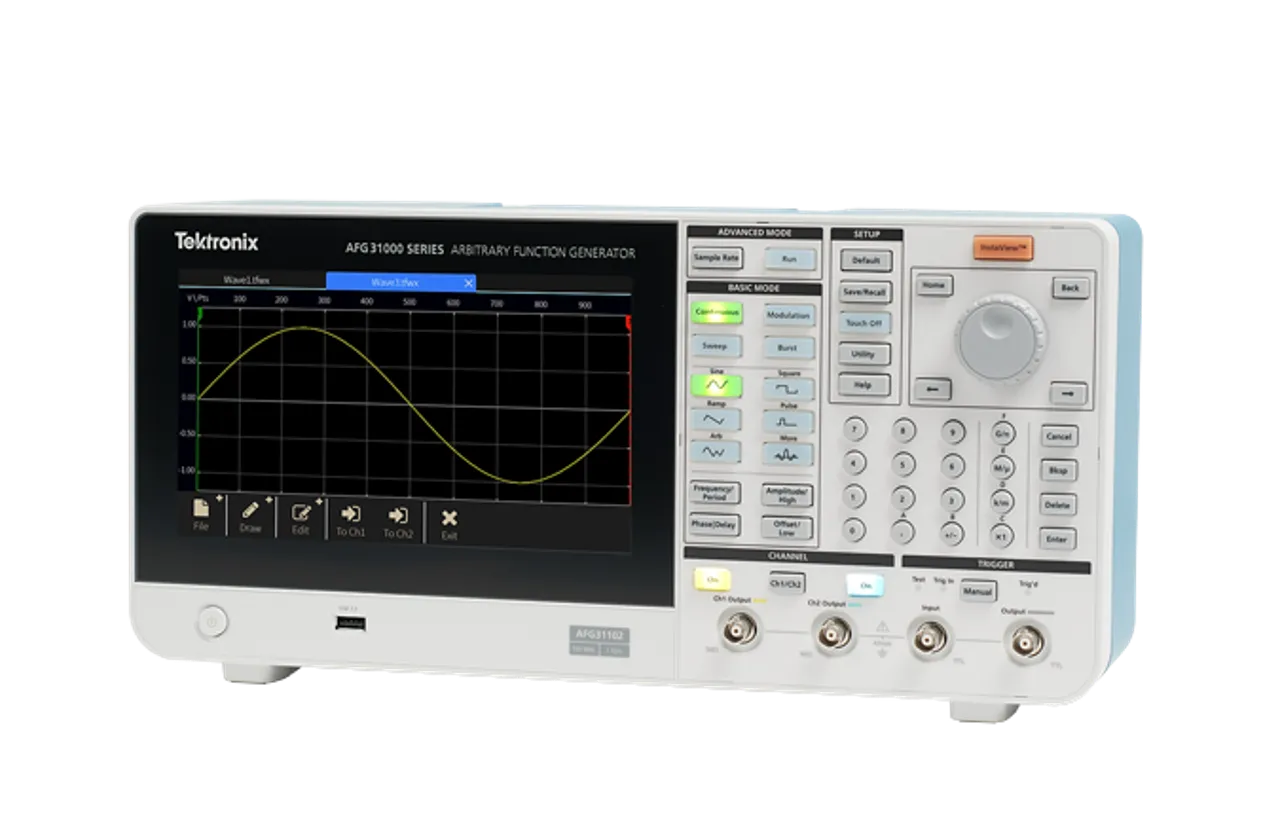

Tektronix AFG3151C Arbitrary Function Generator

Огляд

Tektronix AFG3151C — це високопродуктивний генератор функцій з серії AFG31000. Він забезпечує розширені можливості генерації та програмування сигналів з перевіркою сигналу в реальному часі через сучасний сенсорний інтерфейс. AFG3151C розроблений для дослідників та інженерів, які потребують гнучкої генерації сигналів з високою частотою дискретизації та розширеними можливостями спрацьовування.

Основні характеристики

• Синусоїдальні сигнали до 250 МГц з вибірковими частотами (25, 50, 100, 150 або 250 МГц)
• Частота дискретизації до 2 GSa/s з роздільною здатністю 14 біт
• Амплітуда вихідного сигналу 1 мВП-П до 10 ВП-П при навантаженні 50 Ω
• Вбудовані сигнали: синус, прямокутник, пилка, імпульс, шум та інші
• Режими розгортання, імпульсу та модуляції (AM, FM, PM, FSK, PWM)
• Запатентована технологія InstaView™ для моніторингу сигналу в реальному часі на DUT без потреби в осцилографі
• 9-дюймовий ємнісний сенсорний екран з інтуїтивним інтерфейсом, подібним до смартфонів
• Вбудований ArbBuilder для створення та редагування функцій довільної форми на приладі
• Опціональний режим секвенування до 256 кроків для програмування складних сигналів
• Пам'ять функцій довільної форми 16 Мpts на канал (опціонально 128 Мpts)
• Змінна частота дискретизації від 1 µSa/s до 2 GSa/s
• Вбудована програма Double Pulse Test для генерування імпульсів напруги
• Захист виходу від перенапруги та надмірного струму

Застосування

• Розширена наукова діяльність та характеризація компонентів
• Синхронізація годинника та системи
• Репродукція сигналів реального світу
• Характеризація та перевірка схем
• Розроблення та тестування вбудованих схем
• Універсальна генерація сигналів
• Тестування подвійного імпульсу
